富特电机(现场测试及培训) 作者:北京万博振通 发布时间:2021-03-17 已访问:164 次

2021年2月,北京富特盘式电机有限公司购买了我司 振动数据采集器 现场动平衡仪BVM-100-2D。用于盘式制动电机、盘式电机变压器油泵的振动检测及现场机械故障诊断。我司应北京富特盘式电机有限公司的邀请,在富特电机厂对富特员工进行了振动检测基础知识和机械故障诊断知识培训。目的是配合客户找出有问题的电机,制定检验标准。为了更好的对电机和油泵做检验,我司配合富特电机做机车泵的振动数据对比测试。测试结果如下:




富特电机测试报告


序号

机车泵

流量

测试位置

加速度(m/s2)

速度(mm/s)

位移(mm)

1

1

75

点位3

4.782

1.044

29.47

2

1

75

点位3

4.222

1.103

24.4

3

1

75

点位3

5.708

1.091

22.23

4

1

50

点位3

11.686

1.221

35.31

5

1

50

点位3

9.464

1.034

33.62

6

1

50

点位3

9.934

1.404

28.76

7

1

30

点位3

9.312

1.408

36.17

8

1

30

点位3

10.829

1.14

53.96

9

1

30

点位3

10.612

1.031

39.12

10

2

75

点位3

4.467

0.95

26.58

11

2

75

点位3

4.904

0.897

20.7

12

2

75

点位3

4.518

0.979

19.77

13

2

50

点位3

2.625

0.81

17.38

14

2

50

点位3

2.395

1.096

28.87

15

2

50

点位3

2.629

0.812

26.93

16

2

30

点位3

2.822

0.625

16.53

17

2

30

点位3

2.666

0.784

23.07

18

2

30

点位3

2.215

0.567

21.73

19

1

75

点位2

5.929

1.237

26.19

20

1

75

点位2

4.413

1.194

24.69

21

1

75

点位2

5.092

1.211

26.13

22

1

50

点位2

7.021

1.344

29.1

23

1

50

点位2

8.022

1.336

21.97

24

1

50

点位2

7.538

1.368

26.38

25

1

30

点位2

10.401

1.522

30.6

26

1

30

点位2

9.817

1.48

41.1

27

1

30

点位2

13.827

1.559

36.04

28

2

75

点位2

5.153

0.75

22.29

29

2

75

点位2

8.298

0.745

20.23

30

2

75

点位2

7.106

0.781

17.82

31

2

50

点位2

3.836

0.822

25.9

32

2

50

点位2

3.494

0.633

24.82

33

2

50

点位2

3.588

0.637

16.63

34

2

30

点位2

2.04

0.541

18.67

35

2

30

点位2

2.196

0.549

18.66

36

2

30

点位2

1.893

0.57

21.85

37

1

75

点位1

4.811

1.069

21.46

38

1

75

点位1

4.162

0.874

28.68

39

1

75

点位1

4.162

0.874

28.68

40

1

50

点位1

6.599

1.251

39.12

41

1

50

点位1

6.642

0.977

84.78

42

1

50

点位1

8.401

1.739

45.22

43

1

30

点位1

7.802

0.844

39.34

44

1

30

点位1

6.79

1.078

44.48

45

1

30

点位1

13.181

1.123

56.09

46

2

75

点位1

6.688

0.68

25.7

47

2

75

点位1

5.016

0.606

17.38

48

2

75

点位1

4.001

0.723

19.32

49

2

50

点位1

2.663

0.769

17.56

50

2

50

点位1

2.245

0.55

25.53

51

2

50

点位1

2.49

0.585

28.26

52

2

30

点位1

1.563

0.387

21.49

53

2

30

点位1

1.913

0.845

19.16

54

2

30

点位1

1.376

0.468

14.97

1号油泵流量30时,选取振值最大点27号振动速度为1.559mm/s

                                                                                                 波形图:

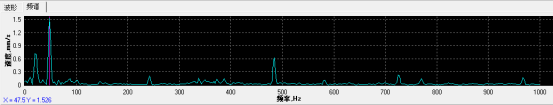

                             频谱图:



1号油泵流量50时,选取振值最大点42号振动速度1.739mm/s

                                                                                                波形图:


                             频谱图:




1号油泵流量75时,选取振值最大点19号振动速度1.237mm/s

                             波形图:


                                                                  频谱图:




2号油泵流量30时,选取振值最大点53号振动速度为0.845mm/s

                                                                                                      波形图:


                                                                                                      频谱图:




 2号油泵流量50时,选取振值最大点14号振动速度1.096mm/s

                                                                                                        波形图:


                                                                                                       频谱图:






2号油泵流量75时,选取振值最大点12号振动速度0.979mm/s

                                                                                                   波形图:


                             频谱图:






1号油泵和2号油泵在流量305075时振动速度最大值对比:



流量30

流量50

流量75

1号油泵

1.559mm/s

1.739mm/s

1.237mm/s

2号油泵

0.845mm/s

1.096mm/s

0.979mm/s



数据分析:

         1号油泵,油泵流量30-50-75,振动先增加后减小。


         2号油泵,油泵流量30-50-75,振动先增加后减小。



         1号油泵在使用过程中振动明显,测得数据表明,振值确实远大于2号油泵,结合频谱和波形分析,1号油泵是有问题的油泵,2号是正常的油泵。


结论总结:

       1、经过对测试数据分析,我们发现,油泵流量为50L/min时,振动达到最大。应该避免使用50L/min附近的工作流量。

       2、1号油泵是有问题的油泵,2号是正常的油泵。
