VMAS - BVM-300-8V分析软件 作者:北京万博振通 发布时间:2019-12-17 已访问:399 次

多通道旋转机械振动监测分析与故障诊断系统软件;同步采集振动等信息、时频域分析与故障诊断于一身;具有丰富超前的故障诊断方法;适用于现场测试或在线监测。

简介:
     BVM-300-8V软件VMAS(VMAS,即Vibration Monitoring and Analysing System 的简称)是微机管理的多通道旋转机械振动监测分析与故障诊断系统。它集振动等信息采集、时频域分析与故障诊断于一身。由于采用了多项新技术,具有极高的综合性能指标。该软件主要包含的功能模块有:设置模块、监测模块、分析模块、故障诊断模块(含电机诊断)、工具模块(含动平衡功能)、报表模块等。

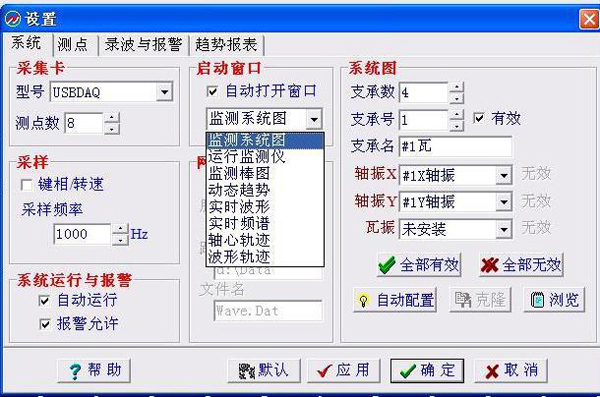

设置:
     设置功能提供了整个系统工作参数、方式等的全面配置功能。

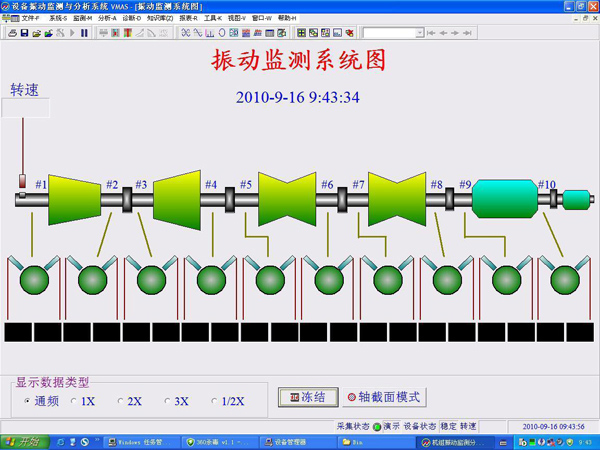

监测系统图:

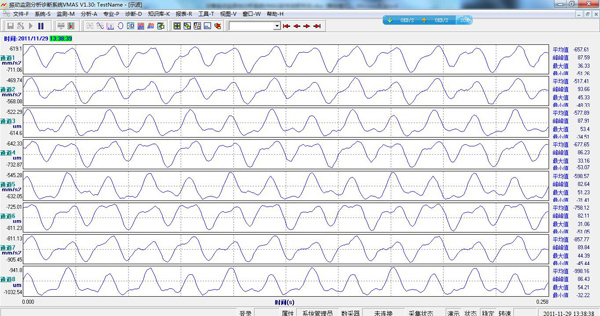

示波:
     有每个通道波形的平均值、峰峰值、最大值、最小值等指标数据。

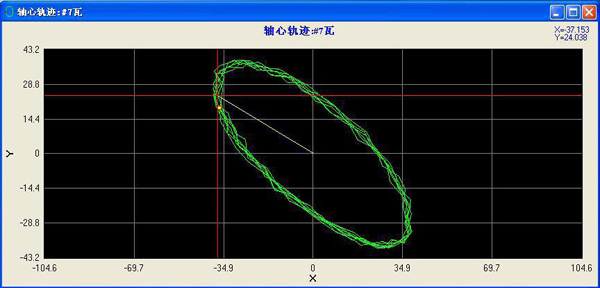

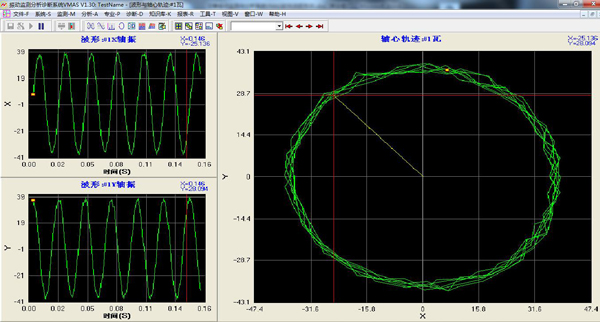

轴心轨迹:

波形轨迹:

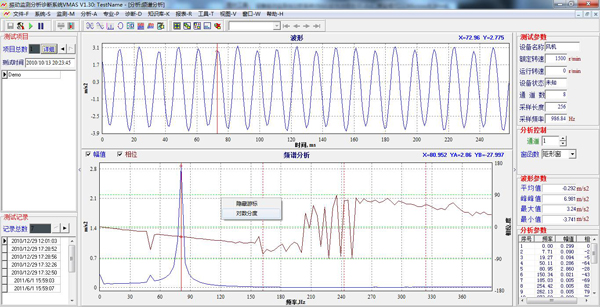

频谱分析:
    先选左上角测试项目,然后选择左下角记录时间。 在右侧中间切换通道进行分析。中间主窗口上半部分显示原始波形,下半部分显示频谱分析有游标功能,可以选择对数分布和线性分布。

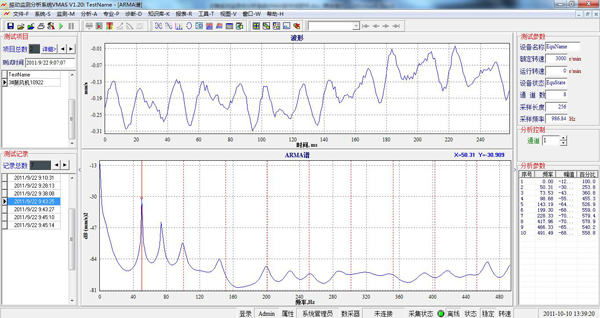

ARMA谱分析:

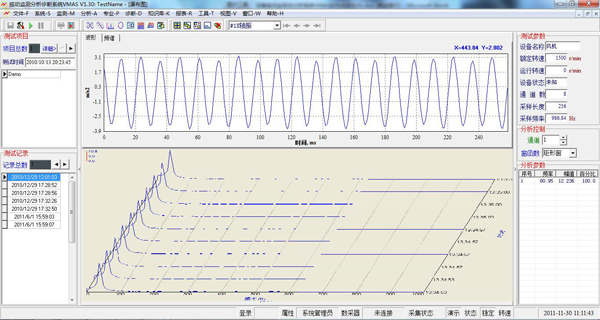

瀑布图:

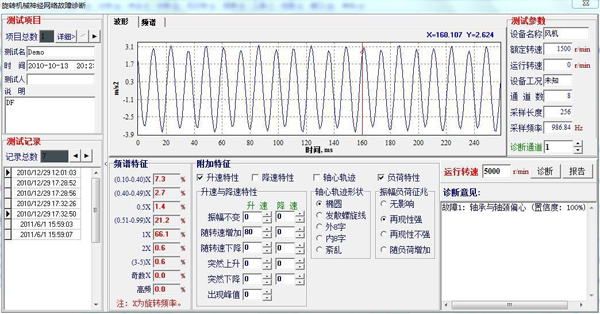

旋转机械故障诊断:
    内置经典旋转机械故障样本,通过采集到的波形信息,告诉软件转速和附加特征(升速特性 、降速特性、
轴心轨迹、负荷特性)便可得到诊断意见。可以自学习的真正神经网络诊断,可以生成word报告。

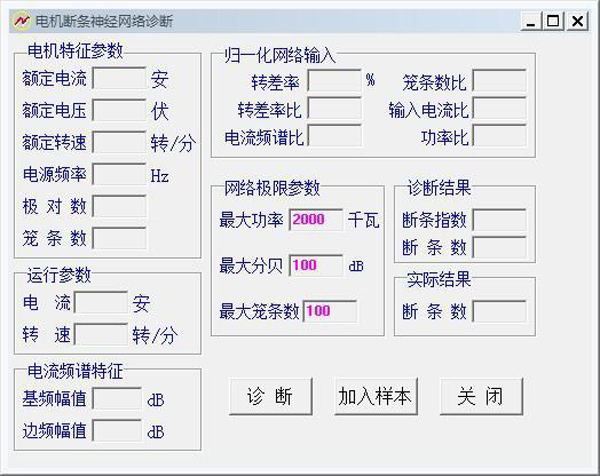

电机断条诊断:

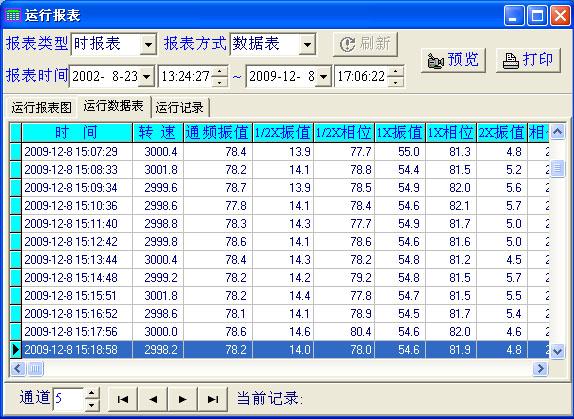

运行报表:

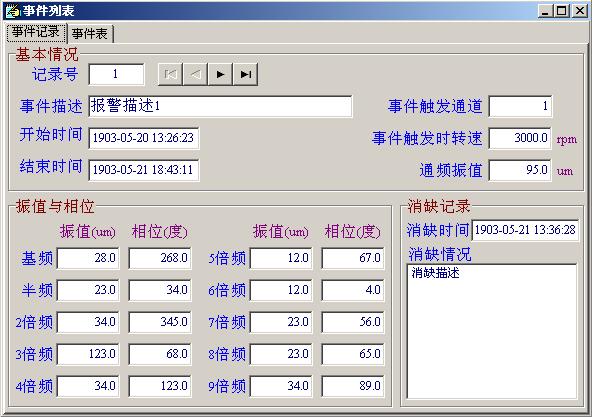

事件列表:
