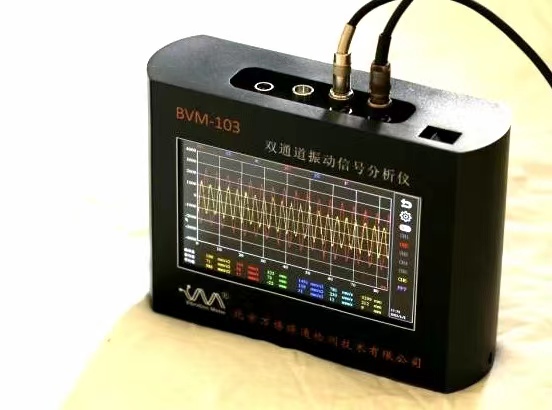

BVM-103

高端智能振动信号分析仪

1.CPU：32位ARM。

CPU采用32位ARM芯片STM32H743，主频高达400Mhz。

2.显示与操作

显示屏为7英寸TFT真彩色电容触摸屏，所有操作均通过触摸屏进行，操作直观方便。

3.传感器接口：4个通道输入2+1+1 同步采样

传感器接口包括2个振动传感器通道，一个转速传感器通道，一个红外测温传感器通道。

4、输入传感器类型：振动传感器通道可接入ICP型传感器和各种电压型传感器，包括加速度传感器、速度传感器和位移传感器、涡流传感器、噪声传感器以及各种电压类型的传感器。

5.波形分析功能

仪器动态显示波形。

显示的数量与接入振动传感器的类型一致。

以一个振动传感器接口为例：当接入振动加速度传感器时，可以得到加速度波形、速度波形和位移波形；当接入振动速度传感器时，可以得到速度波形和位移波形；当接入振动位移传感器时，可以得到位移波形。

6、参数配置：

1)、采样频率：0-3MHz。 分析频率：≥1MHz

2）、内存：8G

3）、采样点数： 512、1024、4096、8192、16384可调

4）、频谱分析：200、500、1000、2000、5000、10K、20K、50K…可调

5）、分析特征包括：峰峰值、有效值、线性平均值、指数平均、最大值、瞬时值等。

6）、信噪比：≥110dB

7）、分辨率：≤0.05

8）、函数窗：矩形、海宁、平顶、汉宁、力窗、指数窗…等。

9）、测量范围和允许误差：

    a) 振动位移(峰峰值)：            (1～10000)μm ，          ±1%

    b) 振动速度(真有效值)：          (0.2～299.9)mm/s，        ±1%

    c) 振动加速度(峰值)：            (0.2～299.9)m/s2 ，       ±1%

    d) 高频包络(判断轴承与齿轮故障的指标):0.01~299.00）)m/s2 ，±1%

 e)温度：                        -70.0～380.0)摄氏度       ±0.2%

    10)、工作温度： (-40～80)℃。

    11)、电池：3.7V/8000mAh锂电池

    12)、尺寸规格：230mm×160 mm×70 mm

    13）、重量：约1200克(含电池)。

    14）、连续工作时间：大于24小时

• 7.数字滤波功能

  滤波器采用FIR数字滤波器，可在硬件滤波的基础上对输入信号进行数字滤波。

  8.频谱分析功能

  对接入的振动传感器信号进行频谱分析，采用时域波形和频谱图对应显示的形式。

  9.轴心轨迹分析功能

  对接入的2个振动传感器信号进行轨迹图显示分析。

  10.频响测试功能

  电平触发，也可使用锤击法进行频响测试，采样方式为超前采样，触发方式为力信号触发，单次触发、多次触发。

  11.显示分析结果包括：阶次显示、频响函数的实频谱、虚频谱、幅值谱和相位谱；相干函数；奈奎斯特图等。

  12.阶次分析功能

  阶次分析采用跟踪阶次谱分析，可进行升降速测量。

  13.相位转速采样方式：转速跟踪采样；每转采样点数64；等角度采样间隔5.625º；

  14.转速范围：0-400000 r/min。

  15.动平衡功能

  使用影响系数法进行转子的动平衡计算，包括单面动平衡和双面动平衡。具有进行试重计算和平衡量分解等功能。

  16.测温功能

  实时非接触测量温度，显示温度及其变化曲线。

  17.数据保存与管理

  每个分析界面都配备了数据保存的功能，可将测试数据保存至内置大容量内存。使用FAT32文件管理系统进行SD卡文件的管理，可视化的文件管理器功能，可显示文件的大小和修改日期，支持打开、删除测试文件等操作。

  18.无线WiFi功能

  内嵌WiFi模块，可与计算机进行联网，可进行数据传输和联网操作。
