安德建奇立式加工中心振动测试报告 作者:北京万博振通 发布时间:2020-04-21 已访问:43 次


       1、 测试时间、地点、人员

测试时间:2010年12月28日;

测试地点:廊坊安德建奇数字设备有限公司

测试人员:张惠、席冬康



2、 测试对象

   安德建奇立式加工中心。型号:JCV1890B

   主轴电机功率:17 /22.5KW,最高转速:6000rpm。



                                                                                          1 现场设备照片


3、 测试原因



机床在5000~6000rpm时振动及噪声过大。



        4、 测试目的

找到振动原因,提出可行的解决建议。如果有主轴动不平衡的问题,在现场做动平衡测试,以达到降噪和降振的目的。


5、 测试工具

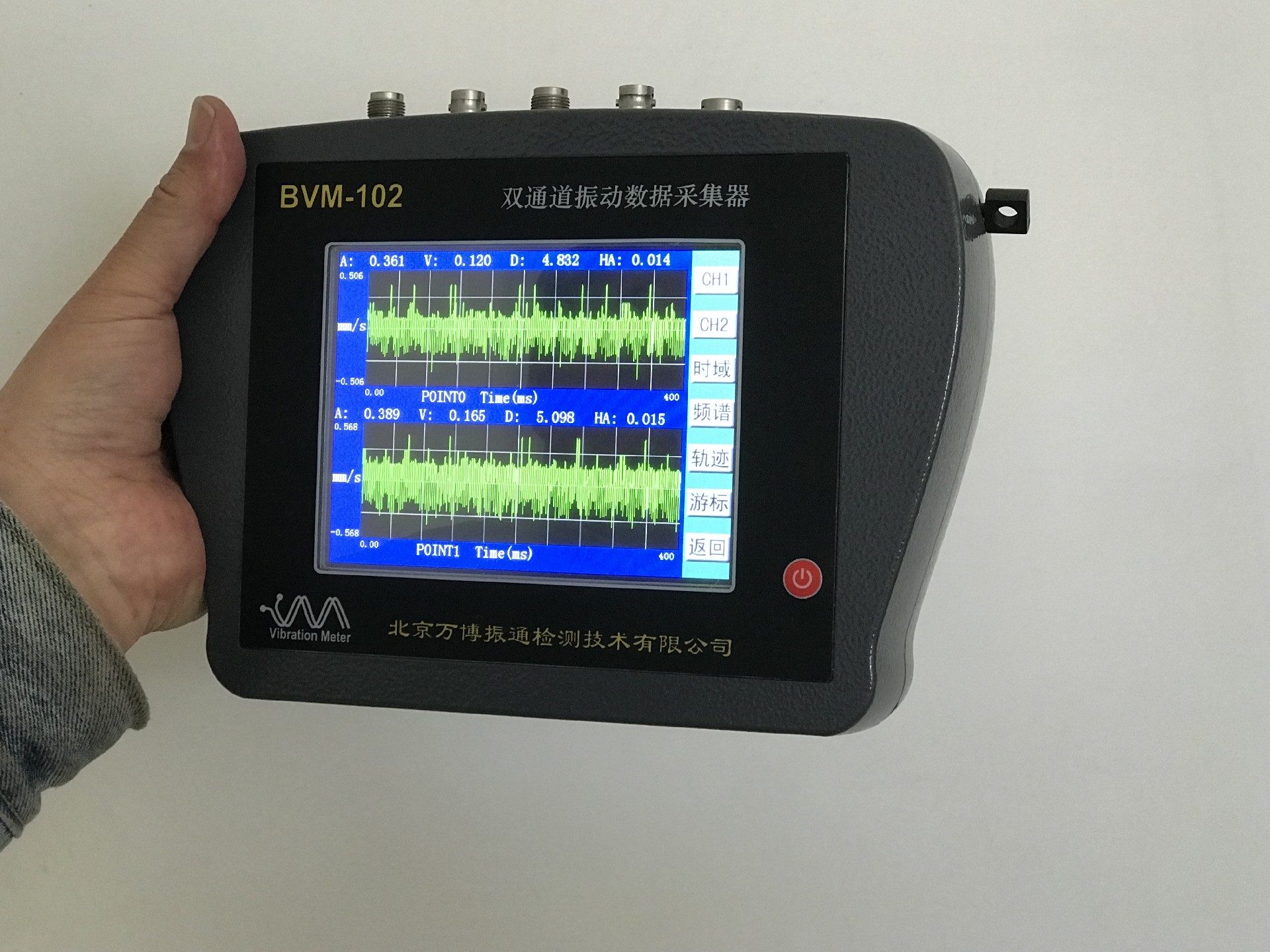

BVM-102高档触摸型双通道振动数据采集器/机械故障诊断仪/机器分析仪/现场动平衡仪、ECM-1.3版数据管理/信号分析/机械故障故障诊断系统、康柏笔记本计算机。






6、结果分析:

1号机做过平衡后振动噪声明显下降,不平衡量下降了88%。2号机做过平衡后振动噪声略有下降,不平衡量下降了78%。电机固有频率范围在95Hz~120Hz,它的共振峰为108Hz。建议工作转速应尽量避免在这个范围内。





                                                                                                                           北京万博振通检测技术有限公司

                                                                                                                                                        2010年12月28日


报告下载:


北京安德建奇立式加工中心第三方振动测试报告.pdf
