现场机械故障诊断成功案例 当前位置: 首页 成功案例 现场机械故障诊断成功案例
比泽尔制冷技术(中国)有限公司 作者:北京万博振通 发布时间:2020-04-22 已访问:447 次


       1、 测试时间、地点、人员

测试时间:2012年5月25日;

测试地点:比泽尔制冷技术(中国)有限公司;

测试人员:陈梓君 刘钧 赵力;

        2、测试目的及原因

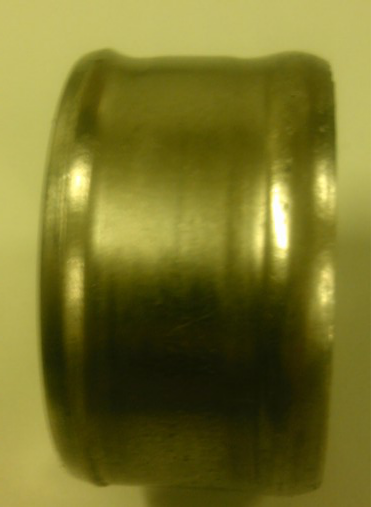

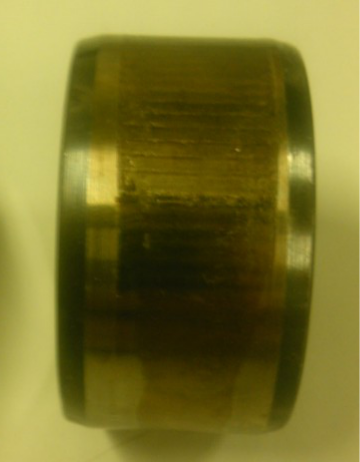

                       比泽尔这批次压缩机,电机后轴承损坏率非常大,如下面两个轴承内圈,还有方向性的靠近外侧的磨损多。希望通过振动测试分析故障可能的成因。




3、 测试对象

螺杆压缩机CSH8561-125-40P。

额定转速2900转/分钟,电压:392.85V,功率:184KW,电流:296A.

螺杆输入端齿数5  输出端6 轴承型号 SKF 2206EC 167 h 此轴承经常损坏 ;2311EC 231h;2309ec 189h

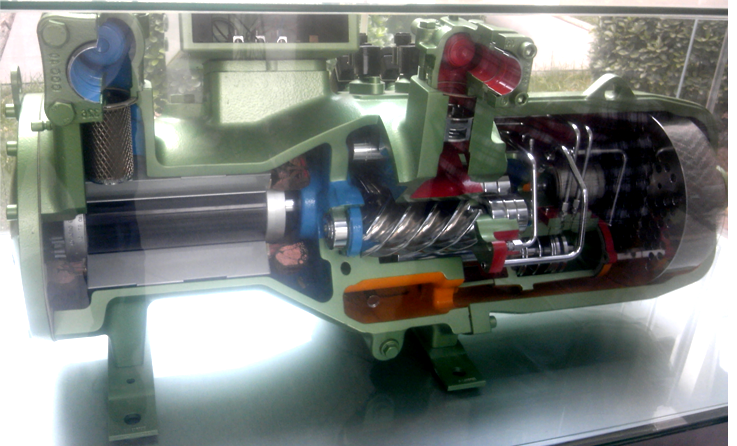

1 现场设备照片






4、 测试工具

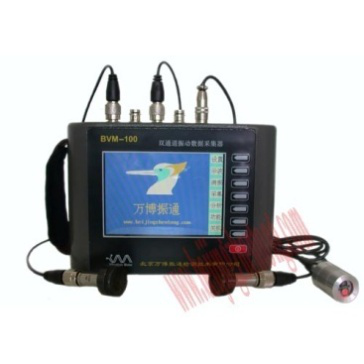

        北京万博振通检测技术有限公司自产的双通道振动数据采集器





5、结果分析:

由于每个测点都能明显测到啮合频率的2倍频 不是最高就是第二高的振动峰值。 也伴有啮合高次谐波频率。我们认为是 主动螺杆偏离中心造成的 形成啮合偏载。

由于此结构  所以电机端后轴承受力大。啮合时刻水平前后两次振动,出现二倍频。


检查主动螺杆偏离量,注意轴承间隙,控制型位公差 装配公差,控制轴径向跳动量。











                                                                                                           北京万博振通检测技术有限公司

                                                                                                                                                        2012年5月25日
