BVM-VT系列小型振动台 作者:北京万博振通 发布时间:2019-12-11 已访问:113 次

标准振源信号输出。用于现场信号的修正标定。

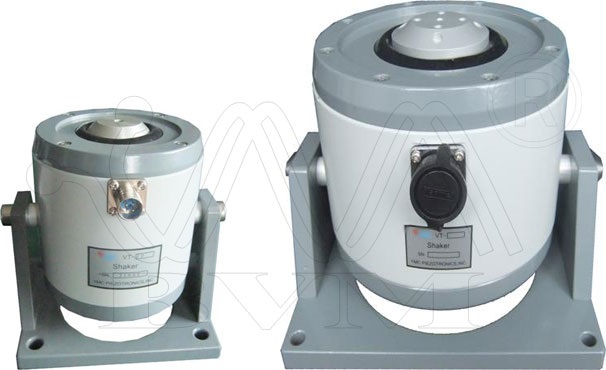

BVM-VT系列小型振动台

1、简介:
BVM-VT系列小型电动式振动台采用稀土钕铁硼永磁材料;具有体积小、重量轻、频率范围宽、结构合理、可靠性高的特点;可用于大中型仪表零件的环境振动、疲劳试验、中小型结构测定动态响应、共振频率和机械阻抗的测试、模态试验等。也可作为小型振动台,对传感器进行校准、标定和测试用。

2、型号系列:



VT-20

VT-50

VT-150

VT-300

VT-500

VT-1000

最大激振力(N

≥20

≥50

≥150

≥300

≥500

≥1000

最大振幅 mm

± 4

± 5

± 7.5

± 7.5

± 12.5

± 12.5

最大峰值加速度(g

20

20

40

45

45

45

最大输入电流(Arms)

≤2.5

≤6

≤12

≤12

≤25

≤30

频率范围 (Hz)

2010k

109k

105k

105k

52k

52k

动圈直流电阻

0.9Ω

0.8Ω

0.7Ω

0.7Ω

0.7Ω

可动部件质量 (Kg)

0.1

0.25

0.45

0.54

1.1

2.2

外形尺寸(mm)

Φ96×132H

Φ138×165(H)

Φ180×175(H)

Φ180×200(H)

Φ220×260(H)

Φ240×350(H)

安装孔尺寸(mm)

105×80 /4-Φ9

150×120 /4-Φ10

200×160 /4-Φ10

200×160 /4-Φ10

240×190 /4-Φ11

240×200 /4-Φ10

重量(Kg

2.5

8.1

19

19

33

62

输出/连接方式

台面Φ26/ M5

台面Φ30/ M5

台面Φ40/ M5

台面Φ50/ M5

台面Φ170/ M5

台面Φ80/ M5

推荐配套功放

100W

100W/200W

200W/500W

500W/500W

800W

1500W

备注:可以定制更大推力(不高于2000N)的模态激振器及小型振动台;另可提供用户的特殊应用场合定制各种作动器,适合振动控制的需要。
