宁波某医院光学仪器 振动测试报告 作者:北京万博振通 发布时间:2020-04-23 已访问:575 次


       1、 测试时间、地点、人员

测试时间:2012年4月23日;

测试地点:宁波妇女儿童医院操作室;

测试人员:陈梓君 王滢;

        2、 测试目的

                       皓信的进口仪器来到宁波妇女儿童医院操作室 一直受到振动的影响,不能全天正常使用,晃动得很厉害。

系统通过振动测试 分析减震效果,提出建设性整改意见。


3测试对象

  仪器操作台以及相关地面墙壁

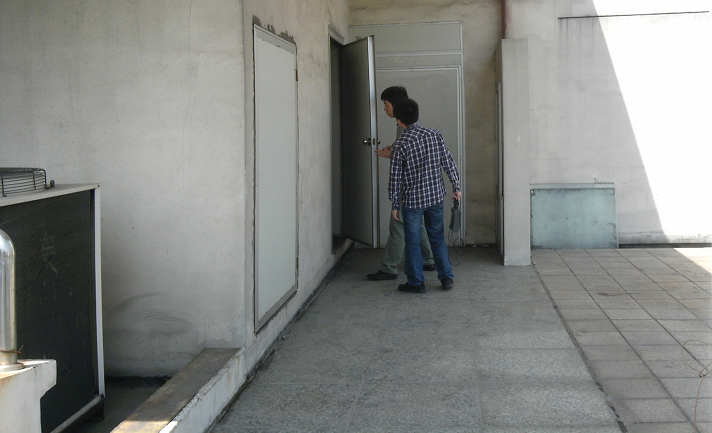

                                                                                         1 现场照片


          4、 测试工具

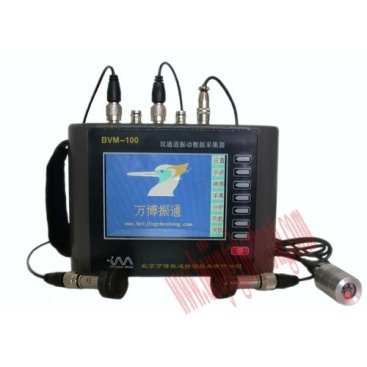

双通道振动数据采集器




5、测试结论:



首先,操作台的振动主要来自于两个方面 50赫兹工频的 多倍频;以及80多赫兹的振动多倍频 。后者远离公路端 或者六层垂直方向表现明显。

其次 出现的180赫兹的振动未在操作台上体现。引起显微镜晃动的3-15赫兹振动从“左手地面”到操作台腿“试验台下水平”“”再到50赫兹频程下的都清晰地反映了这一频率段内的振动,并且时域图上可以看到被高频振动所调幅。



其次 刚度较好的6号楼10层测试对比数据发现 高层都会受到各种机械振动的干扰,但是在6号楼操作台附近的1-7赫兹更为明显。



振动是由于各种机械振动引起楼板的15赫兹以内的振动,传导到显微镜的支架上剩下主要频率成分在1.6到7.5之间,影响了显微镜。



其次 改造后的显微镜支架结构刚度差,头重脚轻。



再次1楼房为砖混结构,抗震性能差 ;2且楼房临街 交通流量大 ,3;靠近河流 地基差;4设备安放在顶层  ;5层流风机等设备放置在顶层 且距离操作台较近 等因素共同造成了显微镜下画面的晃动。




                                                                                                         北京万博振通检测技术有限公司

                                                                                                                                                        2012年4月23日


报告下载:


宁波某医院振动测试.pdf
