BVM-8101微型电荷放大器 作者：北京万博振通 发布时间：2019-12-17 已访问：506 次

微型电荷放大器用于对压电型传感器得到信号进行调理，具有增益固定（1,10,100）可选、小型、坚固、防震等特点，非常适用于实验室和野外等场合使用。

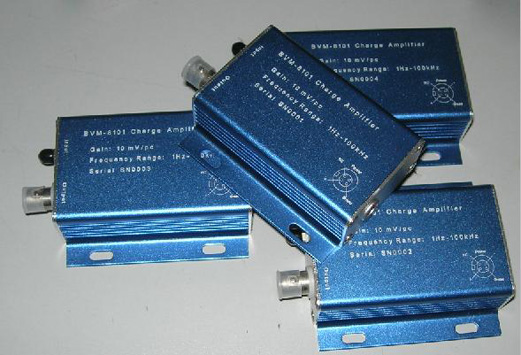

BVM-8101微型电荷放大器

1、简介：
BVM-8101微型电荷放大器用于对压电型传感器（如电荷加速度传感器、力传感器、力锤等）得到信号进行调理，具有增益固定（1,10,100）可选、小型、坚固、防震等特点，非常适用于实验室和野外等场合使用。

2、技术指标：

型号

BVM-8101

输入范围

最大电荷输入量：±5×103pc（增益为1mV /pc）

增益

1、10、100mV/pc（根据用户订货时确定）

频率范围

1Hz(-3dB±1dB)——100KHz(-3dB±1dB

精度

≤±1%

输出直流失调

小于±50mV（双电源供电）、小于±100mV（单电源供电）

输出范围

±5VP/5mA(双电源±14——±18V)

±4VP/5mA(单电源+14——+28V)

噪声

≤0.01pc（源电容1nF时，增益为100mV/pc时折合至输入端）

供电电源

四芯电源插头

双电源供电：±14—±18V/30mA

单电源供电：+14—+ 28V/30mA

外形尺寸

80×50×24（mm）

重量

约200克

信号输入

L5

信号输出

BNC

电源输入

四芯插头

NOTE:
1、所有连接线必须牢固可靠；
2、仪器的供电必须稳定，否则可能引起仪器工作不稳定；
3、如果测量对象可能存在静电或高压放电，请保证传感器与测量对象间为绝缘安装，否则静电或高压放电可能通过地回路导致传感器及仪器损坏，可采用绝缘磁吸盘、绝缘螺钉等方式安装；
4、若需精确测试，必须预热半小时；
5、输入，输出电缆线应尽量避免靠近电力线、变压器及其它干扰源；
6、电缆线的连接、拆除必须在关机状态下进行。
