BVM-300-8(12/24)M多通道振动测试与模态分析仪 作者:北京万博振通 发布时间:2020-04-21 已访问:1707 次



同步任意长周期采样,适用于机械振动测试与分析,力学结构激励响应测试与分析,模态测试与分析等。小型化,成熟、稳定、可靠。

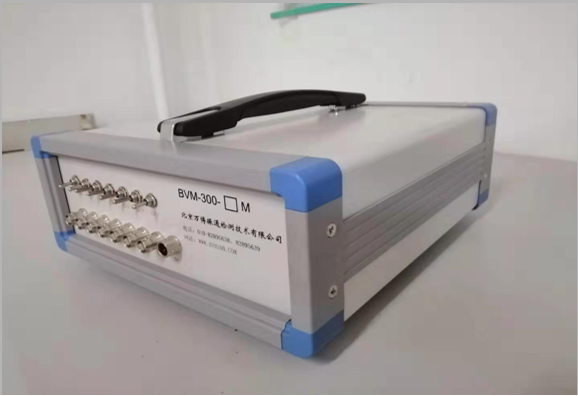

BVM-300-8M多通道振动测试与模态分析仪

简介
BVM-300-8(12/24)M多通道振动测试与模态分析仪,本仪器8、12、24通道可选。是由数据采集、数字信号处理(DSP)和计算机等部分组成的虚拟仪器设备。各种分析和显示功能均通过软件来实现。数据采集部分将被分析的声或振动信号转换成数字信号;数字信号处理(DSP)部分对采集到的数字信号进行调理;处理的结果通过USB接口传到计算机来显示及保存,并通过打印机打印出来。本仪器系统融汇了电子技术、数字信号处理、计算机科学等领域最先进的技术水平。是21世纪最新一代同类产品中的佼佼者。 可广泛应用于公路、铁路、桥梁、机械、土木、水利、地质勘测、军工、航空航天、科研院所等部门。

与传统的测量仪器相比,本仪器具有如下的优点:

高性能:各通道独立的AD转换,最高采样率有64kHz,模块化设计,差分输入,输入类型有电压、电荷、ICP、应变等模拟信号输入接口,输出类型为有USB2.0
●  高精度:24位AD精度,其动态范围达到了110dB

●  一体化设计:信号调理(放大、抗混滤波)与采集集于一体,全面数字化控制,使用更便捷,内置多档信号放大功能和采用高性能浮点DSP技术实现的多采样率滤波技术,可任意设置放大倍数和滤波频率,滤波衰减率大于140dB/Oct,可通过PC端界面控制

●  多信号测量:可输入多种静态和动态信号,如电压、加速度、速度、位移和应变等各种传感器

●  功能全面:
与EMC-300-8M振动测试与模态分析软件配套使用,具有信号示波与采集、数据分析、模态分析、桥梁动态测试、声学分析、机械振动分析、环境振动与噪声测试、远程信号实时监测、现场动平衡、电机的故障诊断、旋转机械的故障诊断、微振测试等功能。
支持Windows 95/98/NT/2000/XP操作系统,项目管理式设计界面,科学的数据文件管理方式,模块化功能设计,数字化硬件控制,智能向导操作方式,实时在线帮助,分析报告自动生成WORD文档


●  适配性强:可与笔记本电脑、台式和工控计算机联机,替代多种常用测试设备

●  安全可靠:低功耗、无噪声,直流5V供电模式,可长时间连续工作

●  超便携性:四通道全集成仪器设备大小仅为A4纸的一半,重量不超过1kg

●  应用广泛:可广泛应用于公路、铁路、桥梁、机械、土木、水利、地质勘测、军工、航空航天、科研院所等部门。

主要技术指标

●  通道数:8、12、24通道
●  采样频率(每通道独立A/D): 50kHz

●  A/D精度: 24位

●  动态范围:109dBfs

●  调理类型:程控放大、抗混叠滤波

●  程控增益:×1、×10、×100、×1000

●  数字信号处理:TI 200MHz 浮点DSP

●  滤波衰减率 >140dB/oct;滤波档位:自由设定

●  频率误差:0.01%

●  幅值误差:1.0%

●  噪声:≤0.5mVRMS(增益一倍)

●  各通道间并行无时差采集

●  传输接口:USB2.0

●  体积:L×W×H=220×157×40(mm)

●  重量:1kg

●  功耗:≈10W;直流(5V,≤2A)







满足《中华人民共和国电力行业标准-大型汽轮发电机定子绕组端部动态特性的测量及评定DL/T  735—2000》
