北京军区 松花江破冰测试报告 作者:北京万博振通 发布时间:2020-04-23 已访问:626 次


      1、 测试时间、地点、人员

测试时间:2012年1月11日;

测试地点:松花江哈尔滨段运粮河口

测试人员:张惠 陈梓君

       2、 测试原因

                    “防凌破冰关键技术及装备研制”项目是国家“十二五”公共安全关键技术研究及装备研制五个重大课题之一。北方大江河流防冰凌灾害项目。

    3、 测试目的

      测试松花江冰面破冰时,各类破冰器械的破冰效果。即各工具破冰时对冰面的冲击力,不同结构冰面在当时环境下的冲击响应。包括:冰体的固有频率,响应的振动时域波形,振动的加速度、速度、位移,、以及各种频谱等。

             4、 测试对象

  江心冰面。冰层厚度:70cm。水深:12M。冰面硬度。4莫式硬度

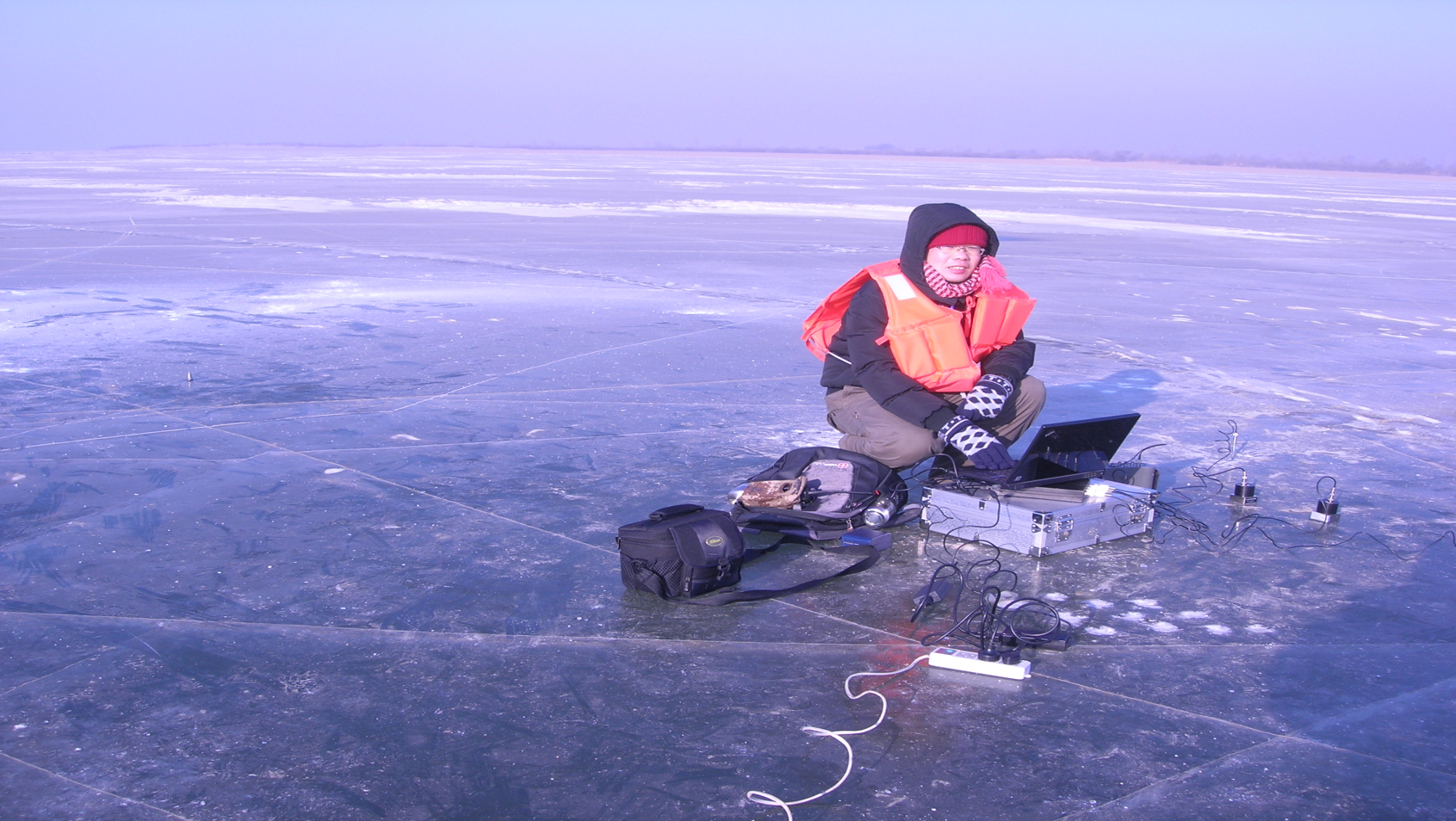

                                                                       1 现场照片


        5、测试环境

江心冰面温度:-39ºC,江边温度:-23ºC,平均冰面硬度:3-4莫式硬度.。冰层平均厚度70cm。测试距离: 70M左右。被测冰面的面积:150M*200M左右。

6、测试工具

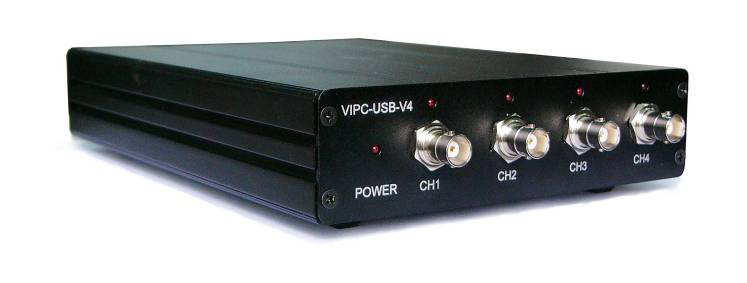

(1)BVM-300-4M 四通道振动测试与模态分析仪

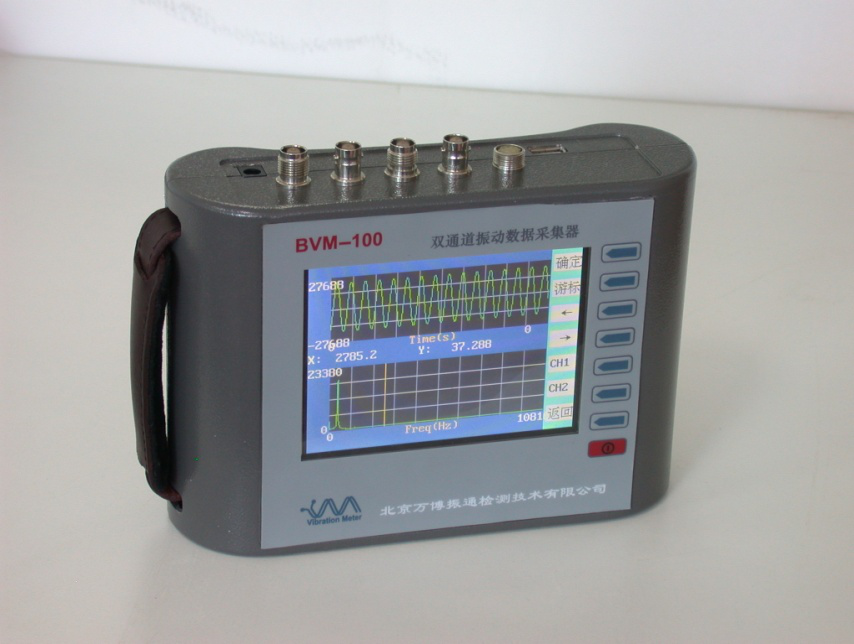

         (2)BVM-100-2D 超低频 双通道振动数据采集器、现场动平衡仪、机器故障分析仪。

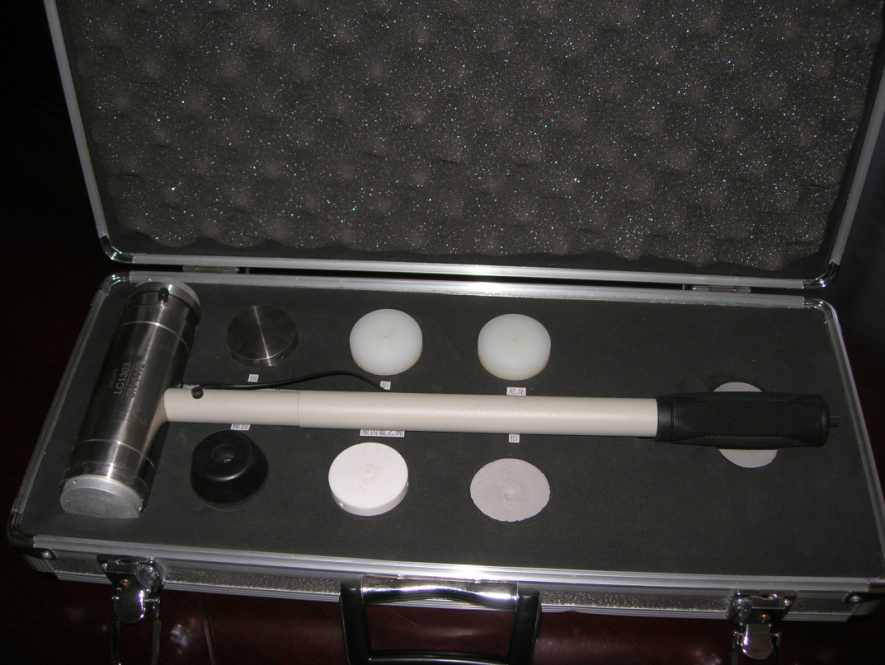

(3)力锤


  量程:100KN      灵敏度:3.52pC/N      线性度:0.88%F·S

  重复性:≤ 1% F·S  固有频率:  ≥40kHz  绝缘电阻:≥10¹²Ω

  重量:100gm


7、测试结论

所有的测试数据都表明,15-16Hz是一阶共振峰。128Hz是 2阶共振峰。

1、 破冰锤的激振频率是破冰的关键参数。对应上冰体固有频率15Hz时,破冰的效果极佳!

2、 150T破冰锤激振频率的in/out比为:1:0.66。

3、 破冰锤的外形与破冰的效果关系不大。锯型刀与圆形锤在15Hz左右的破冰效果都相当好,破冰的时间大约在1.5s左右。

4、 破冰时,一定要对冰面施加一定的预压力,压力的大小与冰面的强度有关。(现没有数据佐证)

5、 如果利用正弦扫描的方法快速找到所在冰体的固有频率。加大激振锤的破冰接触面积,快速大面积破冰的效果会更好!!!


                                                                                                          北京万博振通检测技术有限公司

                                                                                                                                                        2012年1月11日


报告下载:


松花江破冰测试报告1版.pdf
