珠海格力空调管道 振动模态测试报告 作者:北京万博振通 发布时间:2020-04-21 已访问:797 次


       1、 测试时间、地点、人员

测试时间:2012年3月24日;

测试地点:格力空调车间;

测试人员:张惠 胡金锋;

        2、 项目背景

                       我们这次测试的空调,在正常工作的过程中会经常发生空调管线断裂的现象。因此我们需要知道空调管线的振动模态,确定其在工作状态下的应力分布状态以及振动的最大位移点。通过对管线结构的改造,来避免在工作状态下管线发生断裂的现象。


3测试对象

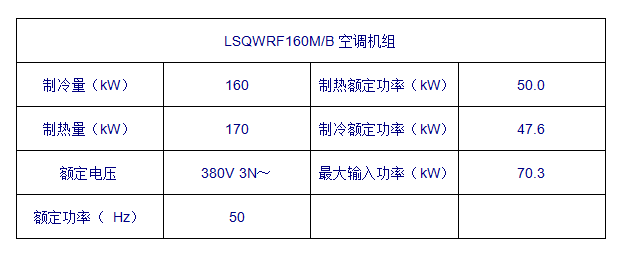

设备运行状态:100%负荷运行

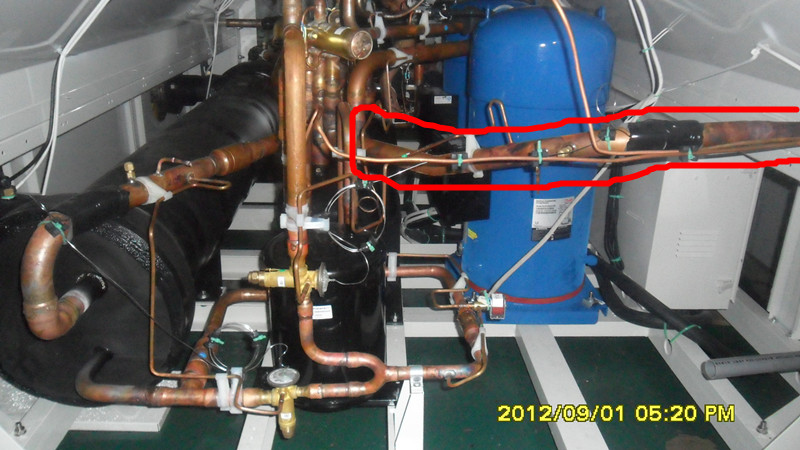

测试对象为图片中红色笔圈出管道。




1 现场设备照片




        4、 测试目的

通过模态分析,确定振动模态,寻找空调管线在工作状态下的最大位移点和应力集中点。

5、 测试工具

BVM-300-4M 四通道振动测试与模态分析仪


    力锤型号12.5t  灵敏度4.12PC/N.

         加速度传感器LC04 灵敏度23.9PC/m/SS


6、测试环境

测试对象处于停机状态,对空调一根铜质管线进行静态力学测试

7、测试依据

模态分析是结构动态设计及设备故障诊断的重要方法。通过对空调铜质管线的机械结构进行模态测试和分析,可以找到空调铜质管线的主要模态的特性。因为,机械结构都有其固有的振动特性,机械结构的每一个模态具有特定的固有频率、阻尼比和模态振型。这些模态参数可以由试验分析取得,也可以由有限元计算的方法取得。这个分析过程如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数,称为试验模态分析。通常,模态分析都是指试验模态分析。

通过测量激振力与响应并进行双通道快速傅里叶变换(FFT)分析,得到任意两点之间的机械导纳函数(传递函数)。根据模态叠加原理,在已知各种载荷时间历程的情况下,就可以预言结构物的实际振动的响应历程或响应谱。用模态分析理论通过对试验导纳函数的曲线拟合,识别出结构物的模态参数,从而建立起结构物的模态模型。



8、结果分析:

     通过上述的模态测试与分析,我们可以清晰地看到我们测试的机械结构(空调管线)在工作状态下,各阶(其特定的1-8阶的固有频率)振动的最大位移点和应力集中点。由此可以直接给出此机械结构力学强度改造的现实依据。



                                                                                                                           北京万博振通检测技术有限公司

                                                                                                                                                        2012年3月24日


报告下载:


格力空调管线模态测试报告_20200421141735.pdf
