万华皮带机楼板振动故障诊断测试报告 作者:北京万博振通 发布时间:2020-04-23 已访问:432 次




       1、 测试时间、地点、人员

测试时间:2018年7月27日;

测试地点:万华码头TY2转运站

测试人员:张惠 邹艳明

        2、 测试原因

               皮带机运行时,设备周边的楼板明显的振动。以至于人站在上面会感到两腿发麻。


               3、测试目的

通过测试,拿到楼板振动大时的测试数据(振动波形与频谱)。通过数据分析与诊断等,用其各种方法,了解楼板振动大产生的原因。找出解决问题的方法。从而消除存在的问题。同时给出测试的完整数据。包括:不同运行状态、不同测点的振动时域波形,振动的加速度、速度、位移,以及各种频谱等。

4、 测试对象

BCY4皮带机。功率75KW,转速1500转/分钟

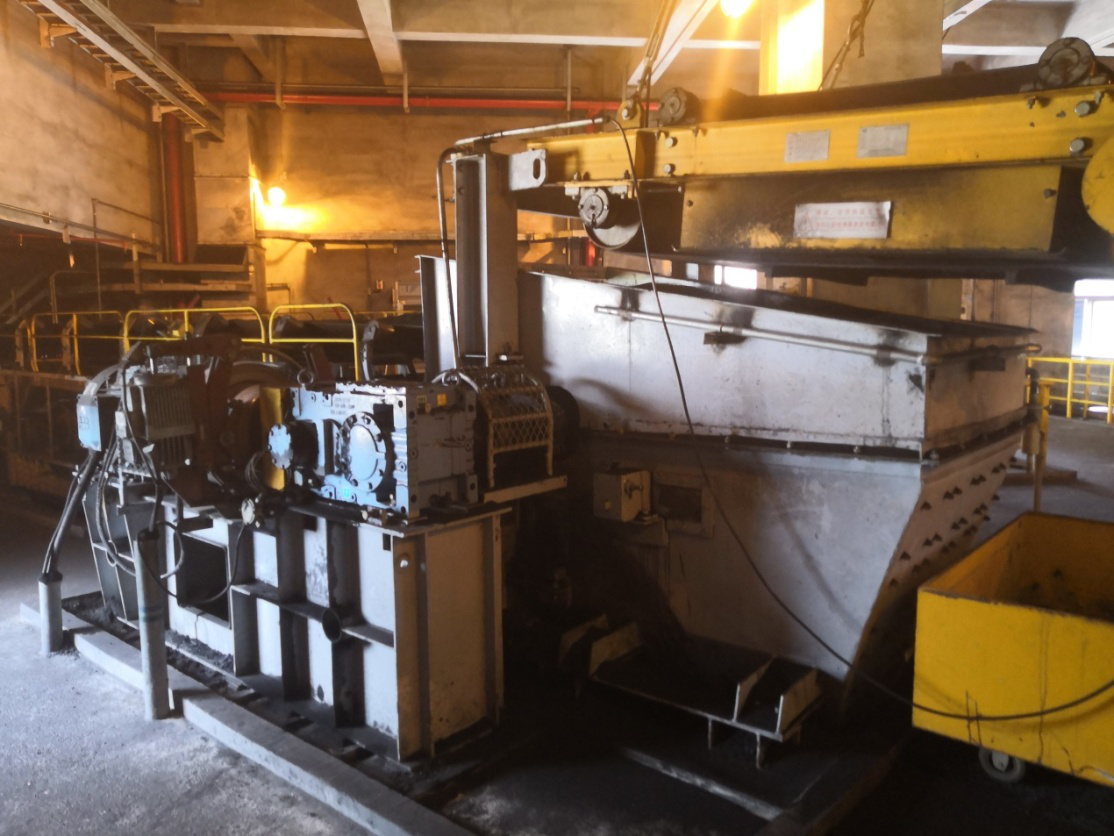

1 现场设备照片


5、 测试工具

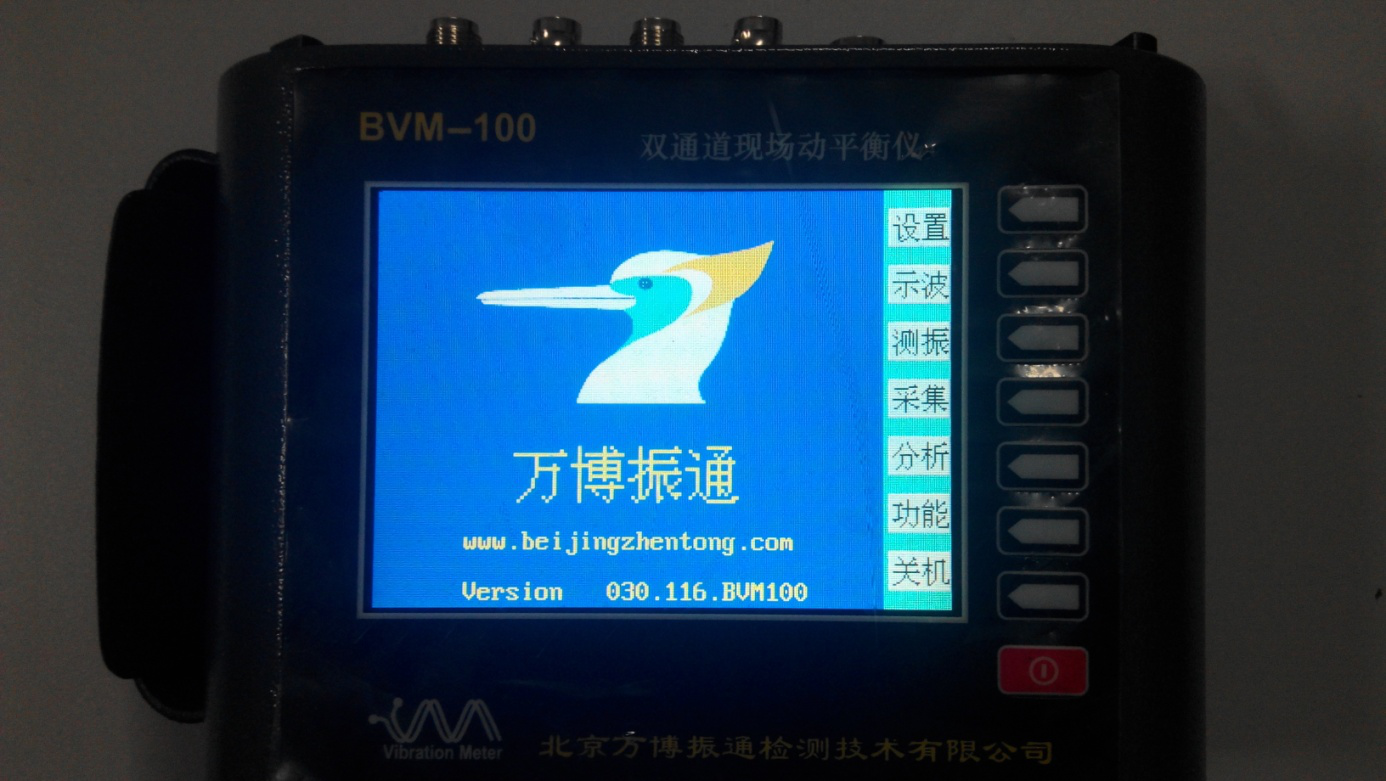

北京振通BVM-100双通道振动动数据采集器






6、测试环境参数

环境温度:35ºC,湿度大于75%


7、测试方法

两种状态分别测试:

1、 皮带机运行时,测试皮带机的电机、减速箱、传送带支撑结构的水平方向的振动数据、以及皮带机周边楼板振动大的地方的测试数据。

2、 皮带机停机时,设备周边安静的状态,用大锤敲击楼板,用激励响应的方法,测试被测结构的固有频率。


8、结果分析:

地板振动大的部位为结构共振。可能解决的方法与渠道:

1、改变振动源的特征频率。可利用变频技术解决。可行!

2、用整改地板结构刚度的方法,让地板结构的固有频率躲过电机的工作频率,已达到消除共振的可能。此法有难度,要大量的理论计算。

3、用隔震的方法。在皮带机下面加减震弹簧;已达到隔离震源,减小激励源的能量,使其达到不能提供共振激励能量的目的。







                                                                                                               北京万博振通检测技术有限公司

                                                                                                                                                        2018年7月27日
