BVM-601无线采集仪 作者:北京万博振通 发布时间:2019-12-11 已访问:402 次


BVM-302 GPRS无线监测系统

该系统由GPRS通讯模块,采集模块,变送器、数据处理中心几部分组成,适合比较分散的设备监测,如水塔 风塔 路灯等。监测软件是C/SB/S方式,具有固定法IP地址或者固定域名的服务器以WEB 方式进行显示记录监测数据。

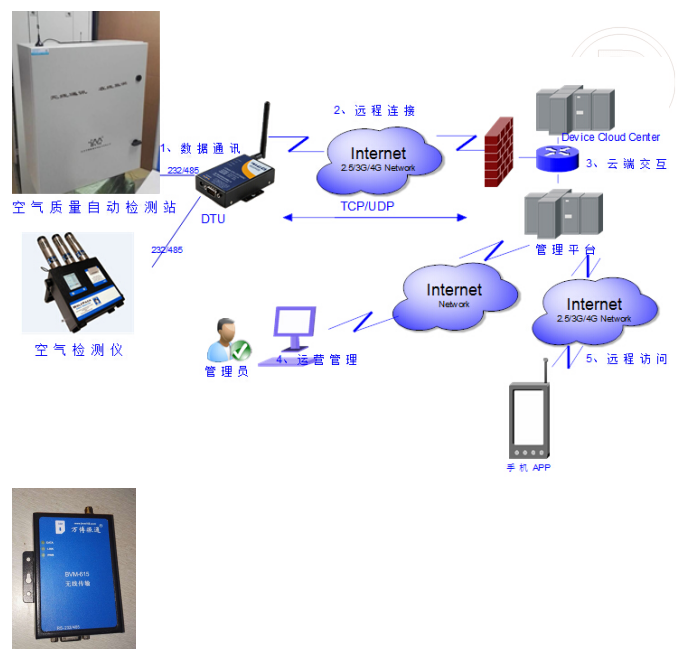

系统组成示意图

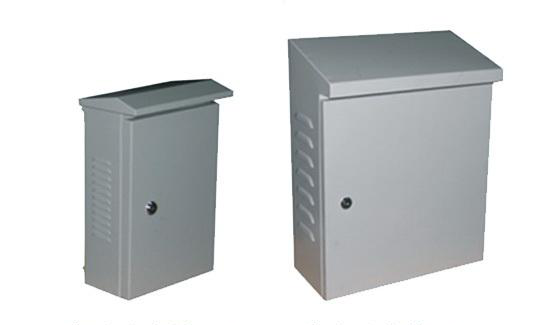

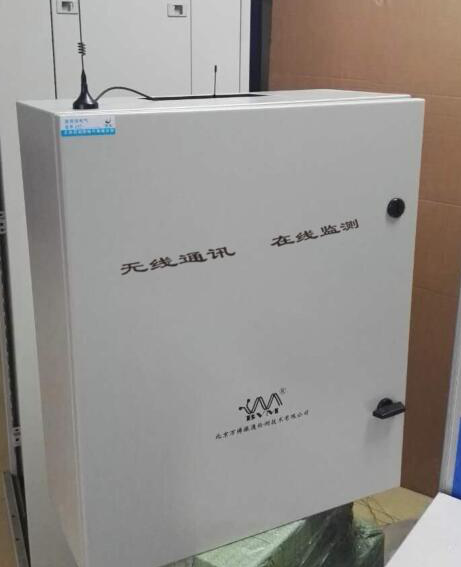

系统主要硬件BVM-601无线采集箱


1.








2. 集成采集、无线数据传输、远程控制于一体,将现场传感器的模拟量、开关量、继电器信号通过GPRS无线网络远传至监控中心,

 实现了由现场采集直达监控中心的一套完整解决方案。是基于 RS-485网络的数据采 集和控。它们模拟量

 模拟量出、 数字量输入/输出定时器/计数器交 流电量采无线 通讯等功能。这些模块可以由命令远程控制。



3. BVM-6018电压输入8路电输入采集模块具有如下特点:

·3000VDC隔离

·24ADC 提供极高的精确度

·软件校准

·TVS过压

·PTC过流











输入通道:8 路差分或 6 路差分,2

输入类型:mV,V,mA(外接125电阻)

程范围±10V±5V±1V±

500mV±150mV±20mA

采样速率:10 /

带宽:15.7Hz

精确度:±0.1%

零点漂移:20uV/

满量程漂移:25ppm/

CMR86dB

输入阻抗:20M Ohms

过电压保护:±35V

隔离:3000VDC

输入电压:+10V~+30VDC

功耗:1.3W

温度:-20~70



2.产品特点:

 采集传输控制一体化,提高了系统可靠性,降低了成本;

 采用超低功耗高性能的嵌入式处理器,数据采样精度小于2‰;

 内嵌看门狗,不死机,实时在线,掉线自动恢复;

 配备多种接口资源:包括模拟信号采集4-20mA1-5V、开关量采集、继电器控制输出等

 通道8162432基本单元进行扩展

 支持一路RS232/RS485(只支持MODBUS协议)方式的用户数据接口,可接入电子式传感器、PLC等各种设备;

 GPRS 远程在线远程设置参数功能;

 监控中心远程控制现场设备;

 可向用户设定的手机发送短信报警信息;

 模拟量端口可设置量程转换和模拟量报警上下限设定;
