洛阳阳光电厂1#A、2#B锅炉给水泵 现场动平衡与故障诊断报告 作者:北京万博振通 发布时间:2020-04-23 已访问:608 次


       1、 测试时间、地点、人员

测试时间:2014年12月15日至18日;

测试地点:洛阳阳光电厂给水泵厂房;

测试人员:北京万博振通检测技术有限公司工程师陈梓君和大唐电力设备生产厂长王宏武以及厂方工程师陈工;



          2、 测试目的

本次测试的对象为卧式多级离心给水泵,大唐电力设备根据厂方要求对1#A 2#B给水泵进行了维修,其中1#A维修内容包括                                                              2#B维修内容包括                                                             维修后振动位移较大,希望通过振动测试找到振动大的原因,如果存在较大转子不平衡,条件允许可以做现场动平衡来减小振动 ,似水泵振动评价级达到合格或者良好级别。


             3测试对象

   锅炉给水泵

型号:135TSB11-J   轴功率:3126KW

流量:484 t/h        转速:4725r/min

扬程:1770 m       效率82%

重量: 6650kg      出厂日期 2005年11月

轴承:滑动轴承 油润滑 自由端悬臂支撑。

                生产厂: 郑州电力机械厂

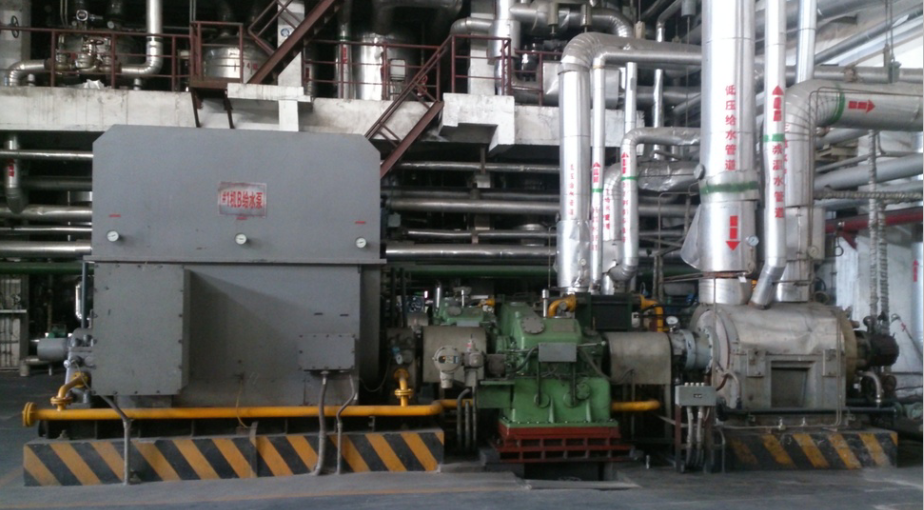

                             1 现场设备照片




4、 测试工具

测试系统由BVM-100-2D(如图2所示)测振仪、振动传感器、转速传感器及相应附件组成





5、测试环境

测试对象处于停机状态,对空调一根铜质管线进行静态力学测试


6、测试结果及建议:

1#A给水泵,存在不平衡情况,已经进行处理,剩下的振动主要为通过频率振动、 转速频率振动、 和油膜涡动造成的振动。但是总体振动能量已经达到泵的振动评价级别B级,可以长期运行。



2#B综上分析,根据现场情况其他情况,我们把信息特征条件罗列如下

1水平振动大 垂直和轴向振动小(测振表所测);

2造成设备振动超标的主要振动频率低于转速频率,随转速增加而增加;

3相位不稳定 (使用动平衡初始相位振动测试功能);

4该泵大修后换过轴等拿到一起考虑;

5自由端振动大

6恒定出现(81~82.5)赫兹振动;

7润滑油润滑的滑动轴承;

8 检修时候轴与轴承是如何检修的?滑动轴承润滑油压力和油温都是怎样?临界转速确切时多少,修过之后的临界转速是多少?

结论只能是滑动轴承油膜涡动,82.5Hz为某个部件的固有频率  无论转速如何变化总有它的振动存在。滑动轴承的油膜振动随转速增加而增加,低于转速频率,当油膜振动为82.5赫兹的半频率以及靠近临界转速靠近时候振动突然增加。



建议更改润滑油温10度以上 ,或者更换润滑油型号粘稠度,再次验证三千转时候振动大小是否发生巨大改变。或者重新安装滑动轴承调整间隙。






                                                                                                           北京万博振通检测技术有限公司

                                                                                                                                                        2014年12月18日
