河南塔山重工机械制造有限公司动平衡报告 作者:北京万博振通 发布时间:2020-04-23 已访问:119 次


       1、 测试时间、地点、人员

测试时间:2019年9月15日;

测试地点:龙口市 邢家庄

测试人员:张惠 晏明



3测试对象

   名称:破碎机;

   电机功率:132KW*2

   电机与破碎机主轴的转速比为1.59:1;

   主轴直径:2200mm

   主轴质量:9000Kg

   电机转速:0-900 rpm;





1 现场设备照片


3、 测试原因

        破碎机清洗机振动大。


        4、 测试目的

         将振动减小

5、 测试工具

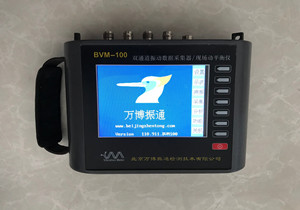

        北京振通BVM-100-2D双通道数采器动平衡仪





6、测试结果:

轴承座(上)振动能量下降了95.2%,轴承座(下)振动能量下降了67.6%,平衡前,轴承座(上)一倍频为32.48,轴承座(下)一倍频为13.89,平衡后,轴承座(上)一倍频为1.22,轴承座(下)一倍频为11.56。轴承座(上)不平衡能量下降了97%,轴承座(下)不平衡能量下降了91%,动平衡效果非常好。


                                                                                                           北京万博振通检测技术有限公司

                                                                                                                                                           2019年9月15日


报告下载:


河南塔山重工机械制造有限公司动平衡报告.pdf
