江苏海狮泵业制造有限公司 加氢注水泵转子部件的模态分析与动力学修改 作者:北京万博振通 发布时间:2020-04-21 已访问:410 次


       1、 测试时间、地点、人员

测试时间:2012年7月25日

测试地点:江苏海狮泵业制造有限公司

测试人员:张惠



2、 测试对象

旋壳泵;设备型号:HXK550-S3,流量18-34m3/h,扬程1800-2200m,配用功率315 至500kW;


测试台架试验系统:泵+齿轮增速箱+ 315kw 的2 极电机。

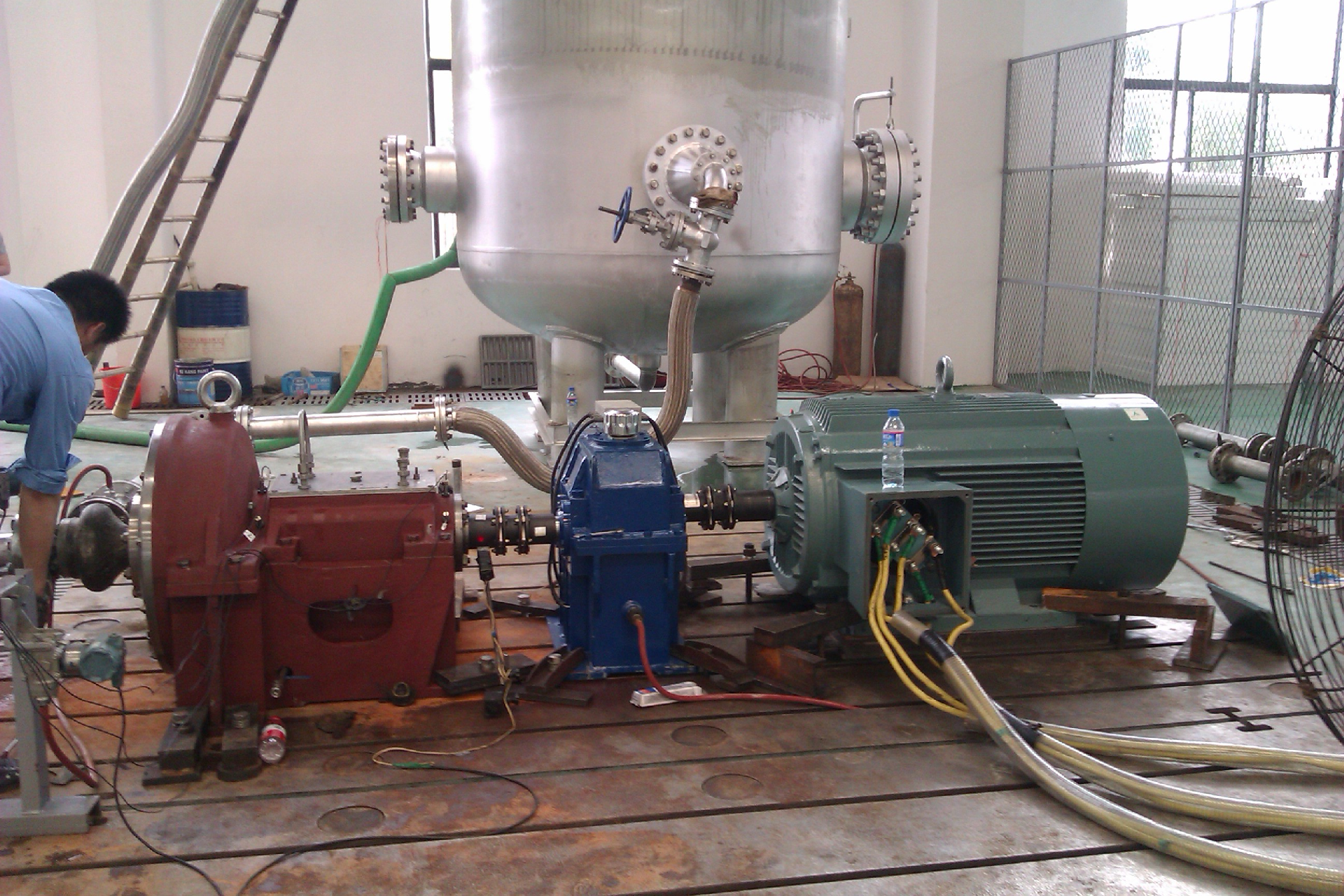

                                   图1 现场设备照片

现状及限制条件:

泵在测试系统及用户使用条件下机组在 4200rpm -5300 rpm时,振动值严重超标,测试试验系统平板振动值超过泵机组,达20mm/s。


        4、 测试目的

在泵实际工作转速范围(4200-5500rpm)内,机组振动能量控制在4.5mm/s

以下


5、 测试工具

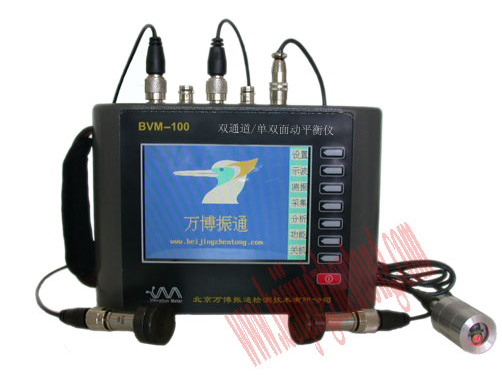

北京振通BVM-100-2D双通道数采器动平衡仪







6、测试结果:

     通过上述的测试与分析,一倍频的不平衡量从42.97mm/s,降到了0.63mm/s。总的最大振动能量从32.214mm/s,降到了2.723mm/s。同时机组0-5300rpm由低到高的不同转速下运行,机组运行正常。




                                                                                                            北京万博振通检测技术有限公司

                                                                                                                                                              2012年7月25日


报告下载:


加氢注水泵转子部件的模态分析与动力学修改过程报告.pdf
