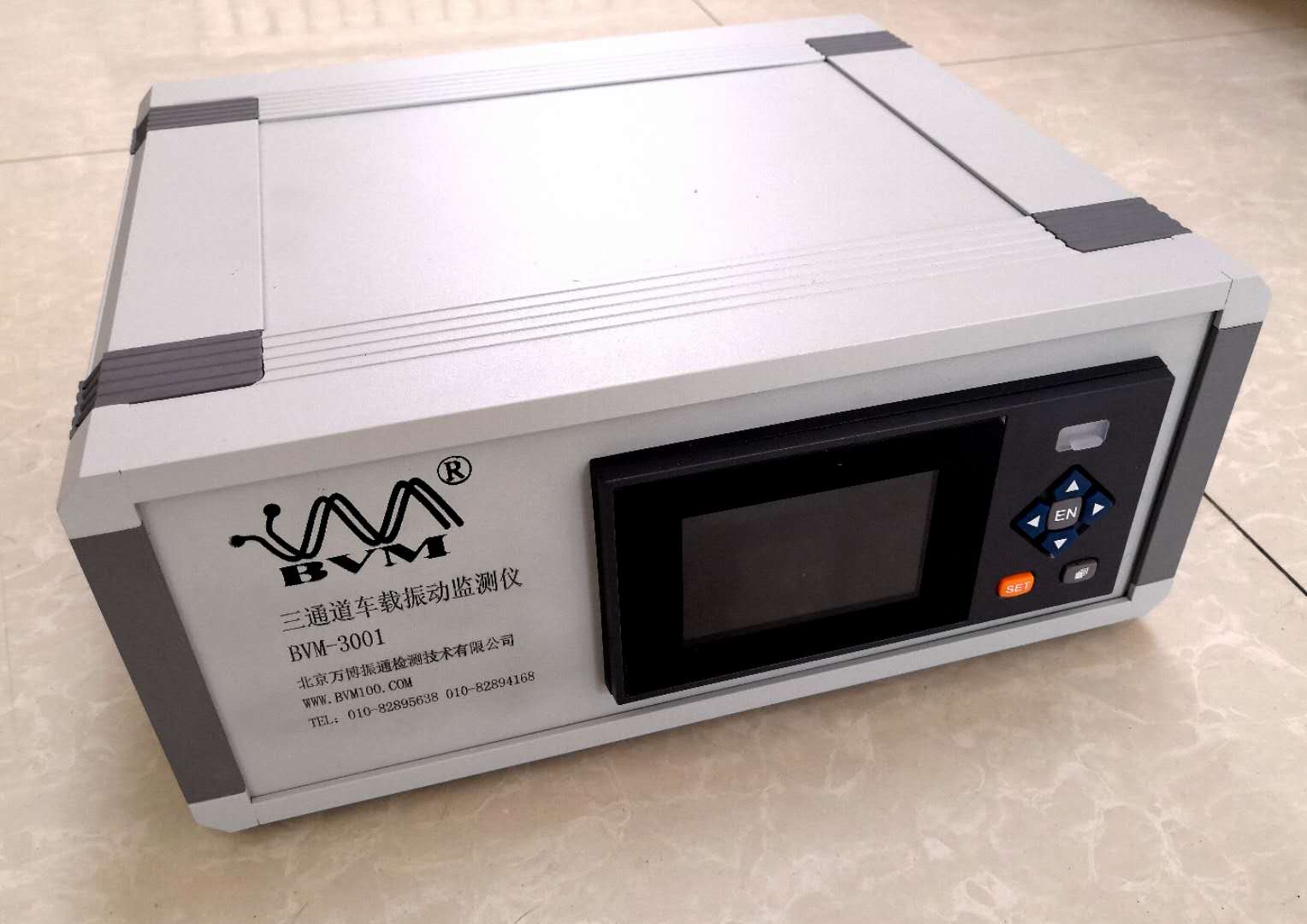

BVM-3001多通道车载振动监测仪 作者:北京万博振通 发布时间:2020-04-03 已访问:512 次



BVM-3001多通道车载振动监测仪,是由智能化数据采集记录系统、振动变送器、和传感器组成,适合测量各种机械设备、电子设备的振动,特别为车载振动测试设计。传感器根据现场的情况选择不同作用的传感器。








一、仪器功能介绍:


1、智能化数据采集记录系统

与各类传感器变送器连接,可作为振动记录仪、温度记录仪、湿度记录仪、温湿度记录仪、电流记录仪、电压记录仪、频率记录仪、转速记录仪、流量记录仪、液位记录仪、功率记录仪等使用。用于振动、温湿度、压力、电流、电压、液位等数据记录,可显示测量数值、曲线、棒形图,并将记录数据转换成文本表格等形式导出。

1)、 5.6英寸TFT液晶彩色屏;

2)、全隔离万能输入,无需跳线器通过按键输入选择。直流电流:(4~20)mA,(0~10)mA,(0~20)mA;直流电压:

(1~5)V ,(0~5)V ;热电阻:Pt100,Cu100,Cu50,BA1,BA2,G53;热电偶:K,S,R,B,N,E,J,T ;及远传压力表。(其它输入信号或分度号需在订货时注明);

3)、 1~18通道万能输入,基本误差±0.2%、16位A/D转换器

4)、4GMB记录内存,0.1秒~60分记录间隔;

5)、U盘转储接口,将记录数据通过U盘,考入计算机进行分析处理。

2、振动或温度等参数变送功能

BVM-3001内置BVM-210型振动变送器,主要用于检测大型运输车运行过程中的振动,旋转机械的绝对振动如机壳振动轴瓦振动机械振动等。监测由于动、静设备的损坏等引起的振动变化。适用于不同类型的振动传感器,如:压电型加速度计、磁电型振动速度传感器、涡流式振动位移传感器变送器输出振动的速度真有效值(两线制4-20mA电流信号)和振动速度的动态波形。特别适合恶劣环境的长期状态监测。可用于单回路多回路的仪表检测、报警。也可用于PLC、DCS等大型工业生产和设备的连续监测与控制系统。

1)、测量范围:  振动速度幅值(mm/s):0—200

振动位移峰峰值(mm):0—2000

振动加速度幅值(m/s²):0—200

2)、输出:两线制对应4~20mA,量程可调。

3)、频率响应:5-11000Hz。

4)、工作温度:-30~80℃。

5)、测试精度:5%

6)、输出负载:<50W

7)、供电:DC20~30V

3、BVM-IC-100压电加速度传感器



BVM-IC-100压电加速度传感器按照CTC102进行设计制造,完全可以替代电荷式加速度传感器使用。无活动部件,±4%灵敏度的误差,可用于工业监控,抗干扰能力强,并且内置IEPE芯片,国际通用,100500mV/g,为工业通用。



BVM-IC-100-3三向传感器


传感器特点:

1. 剪切设计减少环境对信号的影响

2. 采用宽温度系数的陶瓷材料

3. 高分辨率、低噪声

4. 高性价比

传感器性能:


频响特性:


温度特性:





二:功能简介

1、该仪器可以帮助用户快速建立设备监测系统,用户通电安放传感器,在无纸记录仪显示数值,通过U盘转储到电脑上,简单设置即可完成历史曲线和数据报表的监控工作。

2、双通道振动输入端口。

3、计算机显示生动灵活。

4、历史记录长时间保存随意调用。

5、可以扩展通道数。



三、主要技术指标

1、工作电压:24VDC。

2、振动范围(加速度):0—200m/s²。

3、系统精度:振动5%。

4、信号输出:4—20mA。

5、测量通道:双通道振动。可根据现场具体情况确定,一般可以有4*n通道,如特殊需求可以进一步扩展。
