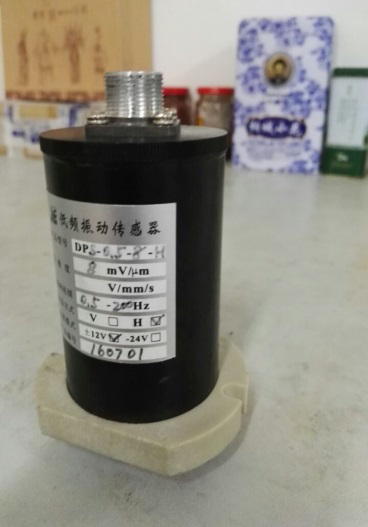

DS型低频振动传感器 作者:北京万博振通 发布时间:2020-01-10 已访问:692 次

DS型低频振动传感器是根据发明专利(ZL92102774.5)研制的新型传感器。它是将机械结构固有频率较高的地震检波器经过一套低频扩展(校正)电路,使其输出特性的固有频率降为原检波器的1/20~1/100。


         DS型低频振动传感器是根据发明专利(ZL92102774.5)研制的新型传感器。它是将机械结构固有频率较高的地震检波器经过一套低频扩展(校正)电路,使其输出特性的固有频率降为原检波器的1/20~1/100。

       经过多年的实践使用和研究改进,现在生产的DS传感器的性能、可靠性、频率范围已和初期的DS有明显的改进。





DS型传感器的特点:



·有效地扩展了低频测量范围;

·检波器的固有频率较高,具有高可靠性和耐冲击性,运输中不必锁紧、不怕颠簸;

·零位稳定,不需调零;可远距离输出;

·根据需要,可以选振动速度输出或振幅输出,也可选兼有速度和位移两种输出;

·根据需要,可以选择高灵敏度的以用于微震测量,也可以选择灵敏度较低的以测量低频大振幅的摆动。

DS型传感器技术参数:


传感器参数


灵敏度


频响范围


安装方式


电源模式


D、V orDandV


8mv/um or

400mV s/mm


0.05-200Hz


V or H


±12V,特殊定制


D、V orDandV


8mv/um or

400mV s/mm


0.1-200Hz


V or H


±12V


D、V orDandV


8mv/um or

400mV s/mm


0.2-200Hz


V or H


±12V


D、V orDandV


8mv/um or

400mV s/mm


0.35-200Hz


V or H


±12V


D、V orDandV


8mv/um or

400mV s/mm


0.5-200Hz


V or H


±12V


D、V orDandV

8mv/um or

400mV s/mm

0.7-200Hz0.5-200Hz±12V

DS型传感器的应用领域举例:


·地震监测;工程地质勘探;

·水轮发电机组振动监测;

·大型建筑、桥梁的模态测试和动挠度测量;

·铁道的路、轨不平顺度测量,车辆摇晃,脱轨予警;

·防盗,周边警戒;等等。



DS型低频振动传感器的型号表述:


DS×———————××—— ××———×——————×

DS位移型 名义固有频率 灵敏度 H:测水平振动 结构形式标志

DS速度型 (Hz)  V:测垂直振动 A或B

DS(V)具有速度和位移两种输出



常用系列:


名义固有频率(Hz)(–3dB)0.1; 0.2; 0.35; 0.5; 0.7; 特殊订货0.05;

灵敏度:速度输出型(kv:mV·s/mm):1000; 800; 400; 100; 40;

位移振幅输出型(ks: V /mm)10; 5; 2; 1; 0.4; 0.2; 0.1;

供电电源±12V~±6V, 也可以用单向电源供电(在订货时说明单向电压和零线电压)。


 例如:DS(V)—0.2—5 (1000)—H—A表示兼有位移和速度两种输出,名义固有频率0.2Hz ,灵敏度ks=5V /mm,kv=1000 mV·s/mm,用于测量水平方向振动,用航空插头引线输出。



注:

1) 灵敏度可以根据用户的需要而订制。

2) 灵敏度和测量的动态范围是互相制约的。实际最大输出电压可以达到供电电源的80%,供电电源也允许提高到±15V。

3)  传感器的灵敏度和供电电源的高低选择无关。



对几个典型应用场合的建议:


1) 水轮发电机组振动监测:水轮机的低频涡带振动具有频率低(约为其转频的1/3~1/5)、振幅大(可能超过1mm)、非稳态、甚至时有脉动冲击的特点。此外,还要检测由50、100 Hz的电磁振动。因此建议优先选用DPS(V)—0.2—5(1000),并且要求能在脉动冲击下正常工作。

2 现在大跨度桥梁的固有频率可能达0.2 Hz甚至更低,对桥梁模态(固有频率、振型)测量宜选0.1 Hz的传感器。对于测量在大负重的行车下的桥梁振动和动挠度,应考虑选用振幅可达几十mm的低灵敏度传感器。特殊要求可选0.05Hz。

3) DS型传感器在铁轨平顺度、车辆摇晃、火车轮—轨系统监测和脱轨予警方面具有巨大开发潜力。

4) 高灵敏度的微震监测既可用于地震监测、地质勘探,也可以用于防盗、警戒系统。
