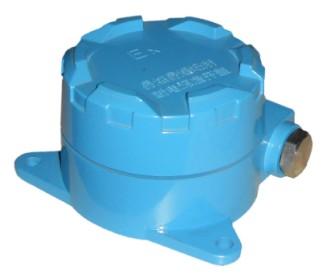

BVM-DZ102电子振动开关 作者:北京万博振通 发布时间:2019-12-11 已访问:427 次

智能型振动开关,可以连续监测机器的振动,如果机器的振动超过允许值,将提供报警或关闭机器电源,保护机器不受损伤。 适用于各种旋转机械,如电机、离心机、风机、水泵等。



1、简介:
BVM-DZ102振动监测是机器早期故障报警的手段,因为辅机的故障大多体现在振动的增加上。智能型振动开关能监测机器的异常振动,预测机器的损坏,它主要监测转子不平衡、不对中、轴承损坏、皮带损坏等机器故障。该振动开关可以连续监测机器的振动,如果机器的振动超过允许值,该振动开关将提供报警或关闭机器电源,保护机器不受损伤。 适用于各种旋转机械,如电机、离心机、风机、水泵等。

2、BVM-DZ102智能型振动开关下列环境条件下能可靠地工作:
1) 海拔不超过2000m;
2) 环境温度-0℃~+60℃;
3) 周围环境相对湿度不大于80%;

3、功能说明:

Ø采用先进的智能集成的专业电子电路,整个系统无机械部件;
Ø内置进口加速度集成IC传感器,可靠测量振动值;
Ø安装简便,仅需3只螺丝固定;
Ø可编程的2级继电器报警,且提供2组常开常闭的触点输出,可以配接PLC、DCS,现场控制继电器或者直接控制旋转机械;
Ø可编程的4~20mA电流输出;
ØRS485数字信号输出,与上位机软件配合可上传与下载振动配置等参数;
Ø内部数码管显示,方便用户检测;
Ø全封闭的外壳,包装精致,美观;
Ø可靠性远大于机械式振动开关;

4、技术指标:

Ø电源电压: DC 24V
Ø线性误差:<1%(满量程)
Ø变送电流误差:<1%(满量程)
Ø    程:0~25.0mm/s(用户可选)
Ø频率范围:5~500Hz(特殊可定制)
Ø报警范围:0~100%(满量程内任意设定)
Ø报警回差:满量程的1%,且下降沿有效
Ø报警延时:可编程的报警继电器,可编程的报警延时时间
Ø继电器触点容量:7A/ 220VAC或1A / 28VDC
Ø上电延时:可编程的上电延时时间。(默认30秒)
Ø环境温度:-20~60℃
Ø相对湿度:≤80%
Ø最高壳表面温度:不超过85℃

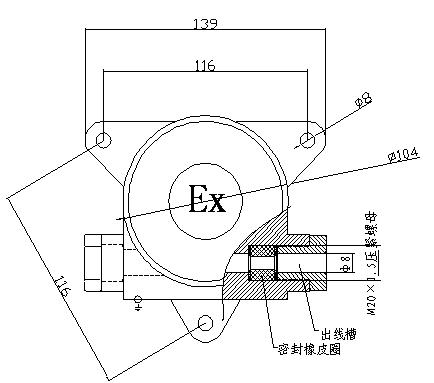

Ø外形尺寸:139W×139 L×90H mm
Ø安装尺寸:116×116 mm(正三角形)
Ø安装螺纹规格:M6×14mm(螺栓)
Ø
    量:约1kg

5、安装与使用要求:




 振动开关安装方便,只需在现场开正三角形间距116mm M6的孔,再用安装螺钉及垫片固定即可。
    在安装时,首先开打智能型振动开关接线盒盖,处理时注意保护接合面,不能碰撞、敲击,从进线装置中卸下压紧螺母、垫圈及密封圈,然后按照压紧螺母—垫圈—密封圈—垫圈的顺序逐一套在电缆上,调整好进线长度,拧紧压紧螺母。接好线后应仔细检查接线是否正确,将盖盖紧。(出厂时已接好线的不用进行此项操作)

6、注意事项:


    经长期运输或长期搁置不用的振动开关,在使用前必须测量接线端子与壳体之间的绝缘电阻值,其值不应小于20MΩ,否则应进行干燥处理。经检验合格出厂的产品不允许随意更改影响防爆性能的零部件。引入电缆直径不小于φ6电缆引入装置密封圈老化变质时应及时更换。
