BVM-103双通道动态振动信号分析仪 作者:北京万博振通 发布时间:2023-11-27 已访问:206 次

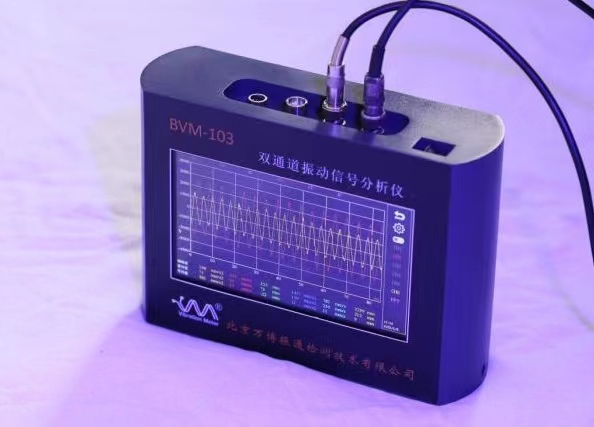

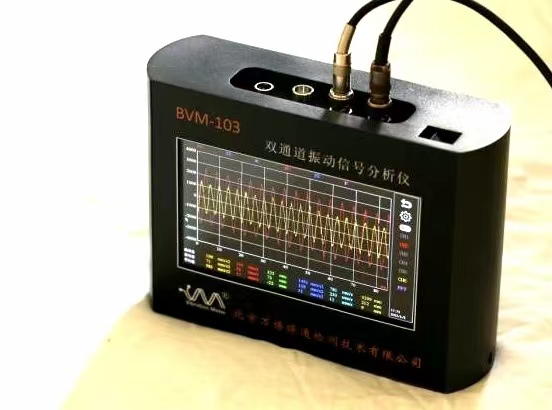

BVM-103

高端智能振动信号分析仪


1.CPU32位ARM。

CPU采用32位ARM芯片STM32H743,主频高达400Mhz。

2.显示与操作

显示屏为7英寸TFT真彩色电容触摸屏,所有操作均通过触摸屏进行,操作直观方便。

3.传感器接口:4个通道输入2+1+1 同步采样

传感器接口包括2个振动传感器通道,一个转速传感器通道,一个红外测温传感器通道。

4、输入传感器类型:振动传感器通道可接入ICP型传感器和各种电压型传感器,包括加速度传感器、速度传感器和位移传感器、涡流传感器、噪声传感器以及各种电压类型的传感器。

5.波形分析功能

仪器动态显示波形。

显示的数量与接入振动传感器的类型一致。

以一个振动传感器接口为例:当接入振动加速度传感器时,可以得到加速度波形、速度波形和位移波形;当接入振动速度传感器时,可以得到速度波形和位移波形;当接入振动位移传感器时,可以得到位移波形。

6、参数配置:

1)、采样频率:0-3MHz 分析频率:≥1MHz

2)、内存:8G

3)、采样点数: 51210244096819216384可调

4)、频谱分析:20050010002000500010K20K50K…可调

5)、分析特征包括:峰峰值、有效值、线性平均值、指数平均、最大值、瞬时值等。

6)、信噪比:≥110dB

7)、分辨率:≤0.05

8)、函数窗:矩形、海宁、平顶、汉宁、力窗、指数窗…等。

9)、测量范围和允许误差:

    a) 振动位移(峰峰值):            (1~10000)μm ,          ±1%

    b) 振动速度(真有效值):          (0.2~299.9)mm/s,        ±1%

    c) 振动加速度(峰值):            (0.2~299.9)m/s2 ,       ±1%

d) 高频包络(判断轴承与齿轮故障的指标):  0.01~299.00))m/s2 ,  ±1%

e)温度:                        -70.0~380.0)摄氏度        ±0.2%

   10)、工作温度: (-40~80)℃。

   11)、电池:3.7V/8000mAh锂电池

   12)、尺寸规格:230mm×160 mm×70 mm

   13)、重量:约1200克(含电池)。

   14)、连续工作时间:大于24小时



   7.数字滤波功能

   滤波器采用FIR数字滤波器,可在硬件滤波的基础上对输入信号进行数字滤波。

   8.频谱分析功能

   对接入的振动传感器信号进行频谱分析,采用时域波形和频谱图对应显示的形式。

   9.轴心轨迹分析功能

   对接入的2个振动传感器信号进行轨迹图显示分析。

   10.频响测试功能

   电平触发,也可使用锤击法进行频响测试,采样方式为超前采样,触发方式为力信号触发,单次触发、多次触发。

   11.显示分析结果包括:阶次显示、频响函数的实频谱、虚频谱、幅值谱和相位谱;相干函数;奈奎斯特图等。

   12.阶次分析功能

   阶次分析采用跟踪阶次谱分析,可进行升降速测量。

   13.相位转速采样方式:转速跟踪采样;每转采样点数64;等角度采样间隔5.625º;

   14.转速范围:0-400000 r/min

   15.动平衡功能

   使用影响系数法进行转子的动平衡计算,包括单面动平衡和双面动平衡。具有进行试重计算和平衡量分解等功能。

   16.测温功能

   实时非接触测量温度,显示温度及其变化曲线。

   17.数据保存与管理

   每个分析界面都配备了数据保存的功能,可将测试数据保存至内置大容量内存。使用FAT32文件管理系统进行SD卡文件的管理,可视化的文件管理器功能,可显示文件的大小和修改日期,支持打开、删除测试文件等操作。

   18.无线WiFi功能

   内嵌WiFi模块,可与计算机进行联网,可进行数据传输和联网操作。
