BVM-9282振动校验台 作者:北京万博振通 发布时间:2019-12-17 已访问:510 次

集正弦信号发生器、功率放大器、标准传感器和振动于一身,精度高、操作简单、使用方便等特点,可在现场和实验室使用。

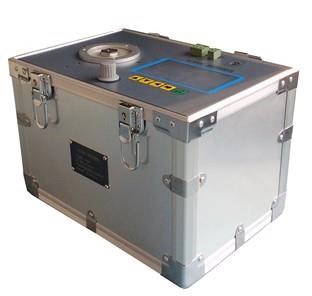

振动校准台

一、简介

      BVM-9282振动校准台可校准多种类型的振动传感器,如压电式加速度传感器、磁电式速度传感器及电涡流式传感器,也可对由上述传感器所组成的各种振动测试台表、振动监测系统及数据采集系统进行校准。该校验台内部除了可以产生20、40、80、160、200、400Hz等六种常用频率的标准正弦信号外,还可以数字调节此范围内的任意频率,输出所输出的加速度、速度及位移三种振动的幅值可通过电位器改变,并由数字显示。可垂直、水平两个方向使用,以校准垂直/水平传感器。
     BVM-9282振动校验台集正弦信号发生器、功率放大器、标准传感器和振动于一身,精度高、操作简单、使用方便等特点,可在现场和实验室使用。BVM-9282振动校验台是我们推出的具有国际领先水平的便携式设备,特别适合于工业现场的振动校验,是企业标准室的振动标准配置最佳之选。

二、主要技术指标
1.电源输入:220V,50Hz,最大功耗 80W
2.频率:常用 20 、40 、80 、160、200Hz 等    频率精度: ±0.01。
               以及在 20-400Hz以内的任意给定频率。 (标准配置20-400Hz,其他定制)
3.单位:加速度: m/s2 (PK 峰值 )   速度: mm/s (RMS有效值 )    位移: um (PK-PK峰峰值 )
4.振幅精度:
               通用型在20-200Hz 内
               加速度:20Hz ~200Hz ± 3 %。
               速 度:    20Hz ~200Hz ±  3 %。
               位 移:    20Hz ~200Hz ±  3 %。
5.系统精度: 最大加速70m/s2-PK;最大速度:150mm/s-R;最大位移:2.2mm
                    加速度:±0.3m/s2; 速 度:±0.3mm/s;位 移: ±3um
                   信号输入:交 流:0~1V(RMS)    精度 : ±10mV;
6.传感器输入:最大交流信号 <1.2V(RMS), 0到-24V 偏置电压。
                  a. 交流测量精度: ± 10mV。   测量信号频响: 1H z-1KHz。
                  b. 电涡流负偏置电压测量精度: ± 0.10V。
7.数控信号源输出:最大数控交流信号10.0V-PPK, 输出精度 ±0.04V。
                               最大数控频率范围 1-200Hz,输出频率精度 ±0.2。输出阻抗<150欧姆。
8.正负电源输出:可以为传感器和变送器提供电源。
                       -24V ,最大供电 40mA。适用为负电源的电涡流传感器供电。
                       +24V,最大供电 40mA。适合为各类24V 输入的变送器供电。
9.显示 :采用 240*128液晶屏显示。
10 .通信波特率: 9600bps
    可以通过上位机完成传感器的校验和报表打印及存储操作,可以和振动台进行实时通讯操作。
11 .环境参数:
     工作温度: 0~50 ℃;
     存储温度: -25 ~70 ℃
     体积:长 300mm×180mm×250mm
12 .重量:约 8Kg
