1、简介

两线制一体化振动变送器内置ICP传感器，通过高精密集成电路将振动加速度转换为速度峰值/有效值；再将速度峰值/有效值转换为对应量程的4～20mA电流输出；非常适用于连接到DCS、PLC及数据采集系统中等。提供最稳定的检测电路，内置高温冲击保护，提供多种安装螺纹，多种振动量程范围，频响特性优良，测量精度高，适用范围广，是风机、泵等旋转机械振动监测的理想选择。

2、技术规格

电   源：15~30VDC电源供电， 最大功耗0.5W；

测量量程：速度有效值/峰值，量程可选0-200RMS

频率范围：10～1000Hz；-3dB，最大5%；

敏感方向：轴向，任意方向/角度安装；

横向灵敏度：≤3%；

壳体材料：316L不锈钢壳体，内部用环氧树脂密封灌装；

电气隔离：500Vrms，电路与壳体隔离；

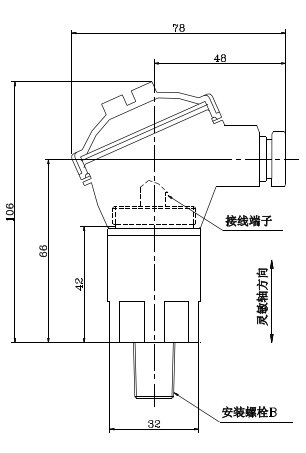

引出线方式：         （1）顶部直接出线

（2）带防护盒端子出电流输出：与速度有效值/峰值 成比例的4-20mA DC 电流

精    度：优于±3%。

负载能力：≤500Ω

抗干扰标准：符合IEC61000；

冲击极限：1000g；

使用环境：-30～80℃；

相对湿度：不大于95%，无结露。防护等    级：IP67

本安型：国家防爆认证

防爆等级为ExiaⅡCT4

(要求配装通过认证的安全栅)

质    量：0.37kg；

3、安装接线

1  变送器的安装

在机器外壳体上开一个M8*1.25（或按用户安装尺寸为准）螺纹孔，将变送器顺时针方向将其旋转到对应螺纹孔内；直到螺纹完全旋紧。

根据现场安装情况，尽可能将变送器X（水平）、Y（垂直）安装；
