简介

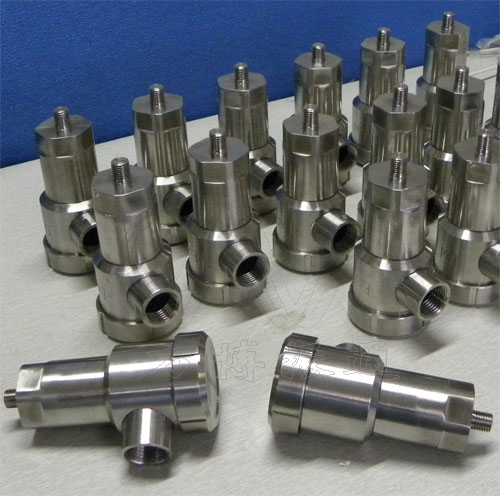

     两线制一体化振动变送器内置ICP传感器，通过高精密集成电路将振动加速度转换为速度峰值/有效值；再将速度峰值/有效值转换为对应量程的4～20mA电流输出；非常适用于连接到DCS、PLC及数据采集系统中等。提供最稳定的检测电路，内置高温冲击保护，提供多种安装螺纹，多种振动量程范围，频响特性优良，测量精度高，适用范围广，是风机、泵等旋转机械振动监测的理想选择。可替代METRIX ST5484E 等产品。

技术规格

电   源：15~30VDC电源供电，
最大功耗：0.5W；
测量量程：速度有效值/峰值，量程可选
频率范围：10～1000Hz；-3dB，最大5%；
敏感方向：轴向，任意方向/角度安装；
横向灵敏度：≤3%；
壳体材料：铝壳或316L不锈钢壳体，内部用环氧树脂密封灌装；
电气隔离：500Vrms，电路与壳体隔离；
引出线方式： （1）顶部直接出线
             （2）带防护盒端子出电流输出：与速度有效值/峰值 成比例的4-20mA DC 电流
精    度：优于±3%。
负载能力：≤500Ω
抗干扰标准：符合IEC61000；
冲击极限：1000g；
使用环境：-30～80℃；
相对湿度：不大于95%，无结露。防护等    级：IP67
本安型：国家防爆认证
防爆等级为ExdⅡCT4
(隔离防爆)
质    量：0.6kg；

安装接线

1  变送器的安装
在机器外壳体上开一个M10*1.25-12（或按用户安装尺寸为准）螺纹孔，将变送器顺时针方向将其旋转到对应螺纹孔内；直到螺纹完全旋紧。
根据现场安装情况，尽可能将变送器X（水平）、Y（垂直）安装；
