BVM-224一体化振动变送器 作者:北京万博振通 发布时间:2019-12-11 已访问:75 次

铝合金外壳;采用高质量加速度传感器;测量准确;航空插头出线;测量振动加速度、速度、位移都可以;国际标准信号输出。

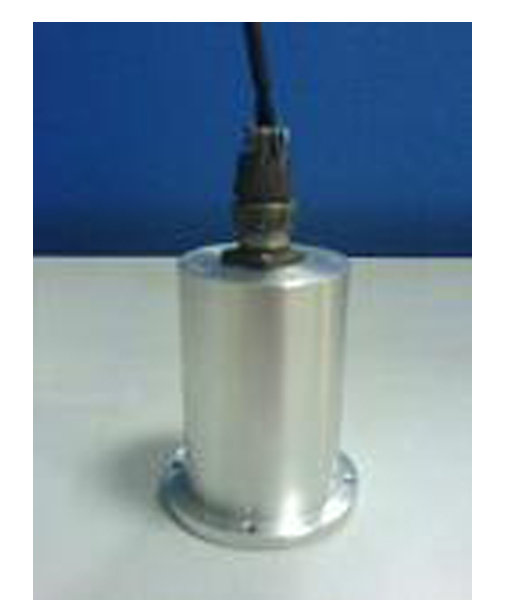

BVM-224一体化型振动变送器

简介:
BVM-224一体化型振动变送器,主要用于在线监测各种大型设备运行时的机械振动及设备状态,如机壳振动、轴瓦振动、轴系振动等。监测由于转子的不平衡,不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动变化。适用于汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱、机床(加工中心)等大型旋转机械。适用于不同类型的振动传感器。该产品是21世纪最新一代产品。
可输出振动的加速度真峰值、速度真有效值、位移峰峰值,三线制输出,4-20mA电流信号,同时可输出振动的动态波形。特别适合恶劣环境的长期状态监测。

u 1、输出加速度型:
Ø 测量范围:振动加速度真峰值(m/s2):0~200 ;量程大小,用户可选
Ø 输出:两线制(也可三线制)4~20mA
Ø 频率响应:5~11000Hz
Ø 输出负载电阻:0~500欧姆
Ø 动态波形输出:+1V (7mV/mms-1)

u 2、输出速度型:
Ø 测量范围: 振动速度有效值(mm/s):0~200;量程大小,用户可选
Ø 输出: 两线制(也可三线制)4~20mA或1~5V
Ø 输出负载电阻: 0~500欧姆
Ø 动态波形输出:+1V (7mV/mms-1)

u 3、输出位移型:
Ø 测量范围:振动位移峰峰值(μm)0~2000 ;量程大小,用户可选
Ø 输出: 两线制(也可三线制)4~20mA或1~5V
Ø 输出负载电阻: 0~500欧姆
Ø 动态波形输出:+1V (7mV/mms-1)

频率响应:5~11000Hz
工作温度:-30~80°C
测试精度:5%
输出负载:<500欧姆
供电:  DC20~30V

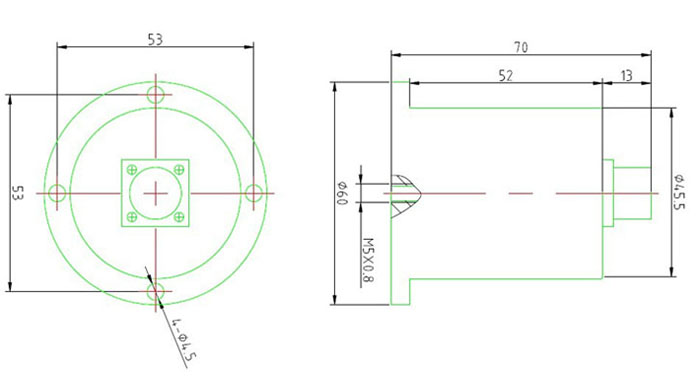

尺寸:  半径30mm、高70mm

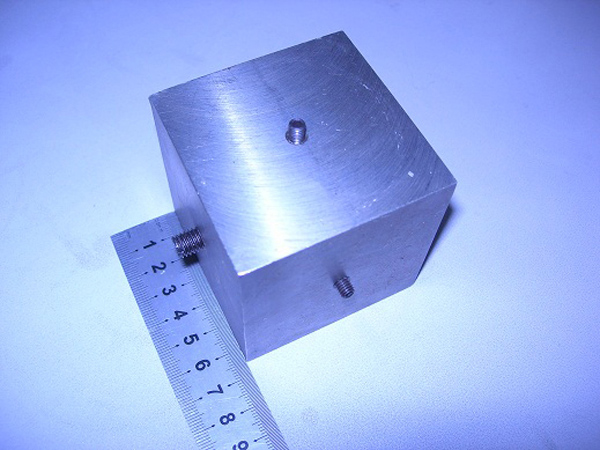

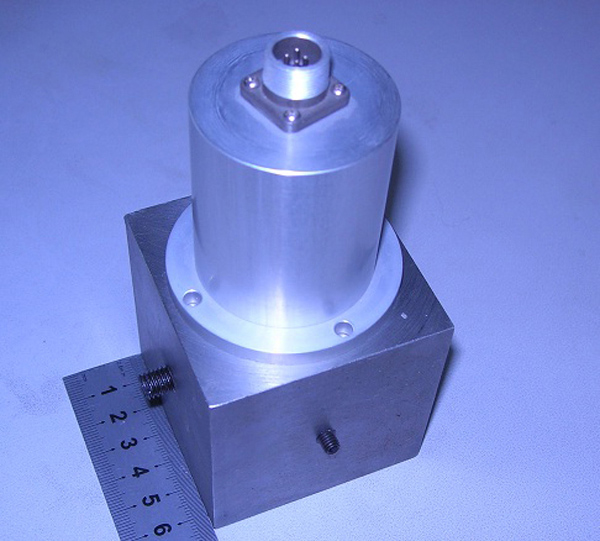

下图为正立方体金属安装连接件,边长65mm,其中五个面中心留安装孔用来安装一体化振动变送器,一个面中心留M8内螺纹(或者用户定制)用来将连接件固定到设备上。
