BVM-102高档触摸型双通道振动数据采集器 作者:北京万博振通 发布时间:2019-12-11 已访问:328 次

高档智能化测试仪器;对机械设备能做出快速精准的分析和诊断;分析功能强大,速度快;可做起停车分析和双通道轴心轨迹。

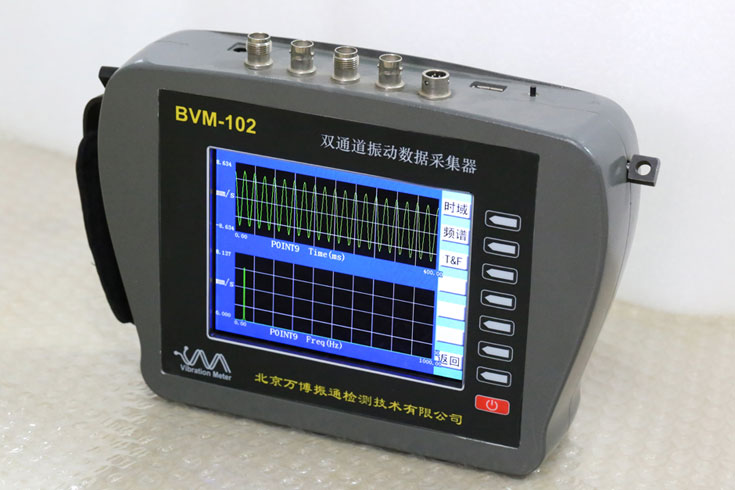

BVM-102高档触摸型双通道振动数据采集器/机械故障诊断仪/机器分析仪

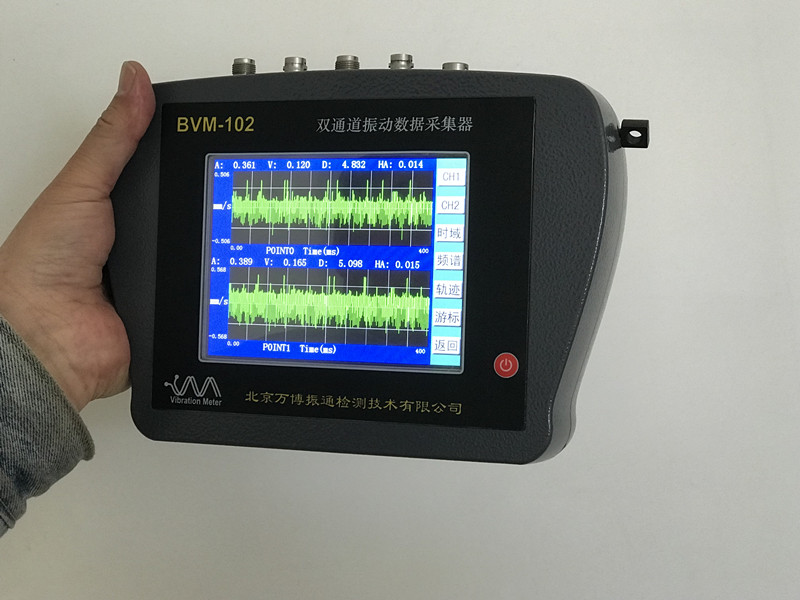

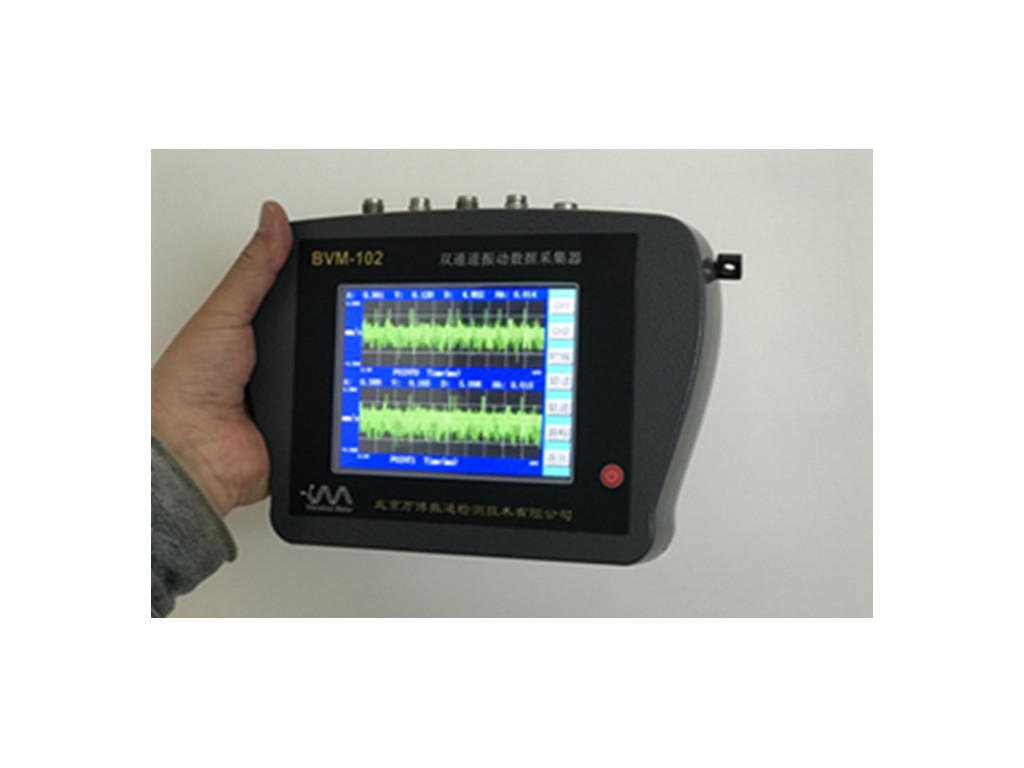

                                                                          (高档触摸型)





                                                                          (高档按键型)

1、简介:
21世纪新一代智能化高档测试仪器,为新一代机械设备的故障诊断而设计的高级机器分析仪。它可接各种类型的振动、噪声传感器,也可接受各种电压电流型传感器的信号。在现场对机器设备(包括轴承、齿轮)作极细致的分析和诊断(高速、十几种分析工具、200组数据存储量)。另一方面还可以将各种反映机器状态的信息上传到微机数据库中作存储,进一步诊断及趋势分析,具有轴承和齿轮的专家系统。在现场还可用于大型旋转机械的起停车分析和李萨育轨迹分析。并可以进行单双面现场动平衡。

2、主要特点:
Ø5.6寸超大高亮彩色液晶显示屏(分辨率640*480),触摸式操作,全中文显示

Ø     全新的智能化测试方式
Ø
双通道振值、波形及参数的动态数据采集、显示
Ø
波形、频谱可达25600线分辨率,频率范围高达400kHz
Ø
  单、双面动平衡,自动优化计算平衡结果
Ø
  多参数现场采集和存储(加速度、速度、位移、转速等),可作为点检仪使用
Ø
USB标准串口通信接口,方便与计算机的通信
Ø
在windows平台下运行的管理软件(可另配分析故障的专家系统)

3、性能描述:
Ø           超大存储空间,可存贮/回放1024点双通道数据,记录200组
Ø
超强故障信号捕捉能力,最高采集速率1MHz
Ø
16位AD采样
Ø
 高精度,动态范围达到144dB
Ø
现场快速频谱400线、12800线或25600线分析,分析诊断功能强
Ø
   转速测量、噪声测量、相位测量、相位诊断
Ø
  传递函数、静态激励测试部件固有频率
Ø
多种振动波形和频谱图形显示方式,游标读数,自动谱峰列表
Ø
  存储多组振值数据和可变点数振动波形
Ø
 多种触发方式,测试更灵活
Ø
起停车分析 (波特图)
Ø
双通道轴心轨迹 (立萨育图)

4、主要技术指标:
Ø           采样频率:    每通道最高1MHz(双通道同步)
Ø        动态范围:    96+48dB (16位A/D,250倍放大)
Ø           转速测量范围: 0.01~400,000 转/分
Ø          程控增益:     0.25~250倍
Ø         自动量程选择
Ø           振动测量和频谱分析的最大量程/最高分辨率:


加速度峰值   250 m/s2    0.001 m/s2
速度有效值   200 mm/s   0.01 mm/s
位移峰峰值   5000 μm    0.01 μm
高频加速度   25 m/s2     0.001 m/s2
电压有效值   10 V       0.01 mV

Ø           振动测量精度:  5 %
Ø         多种传感器:    速度、电涡流、压电加速度等
Ø       10阶线性相位抗混滤波
Ø         包络解调:    15kHz以上高频加速度经检波和低通滤波处理
Ø          可充锂电池供电,连续工作8小时以上
Ø           体积小(236*160*56mm),重量轻(2000g)

5、设备清单(标准配件):
Ø           BVM-102主机
Ø           压电加速度传感器(包括磁座)两只
Ø           低噪声信号线两根
Ø           激光传感器(带线)一只
Ø           充电器一个
Ø           USB加密狗一只
Ø           软件光盘一张
Ø           说明书一份
Ø           仪表箱一个
