BVM-100-2D双通道现场动平衡仪/振动数据采集器 作者:北京万博振通 发布时间:2020-04-27 已访问:368 次

销量大,口碑好,功能强大,操作简便;彩色汉显大屏,即可以单双面动平衡也可以进行单双通道数据采集和智能机械故障诊断;达到国际领先水平;质量经受着了用户的考验。

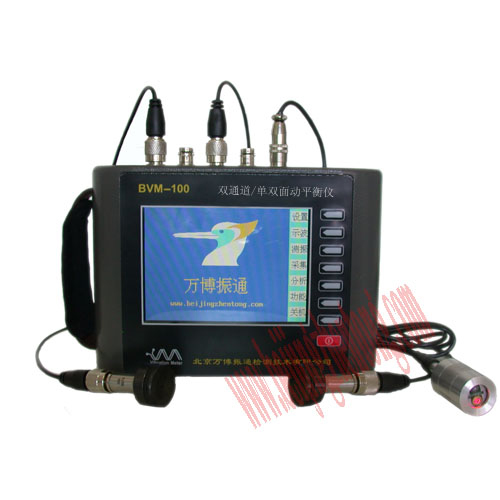

BVM-100-2D双通道现场动平衡仪/振动数据采集器

1、简介:
21世纪最新一代产品,为机械设备的故障诊断而设计的分析仪。它可以在现场对机器设备(包括轴承、齿轮)作分析和诊断。另一方面还可以将各种反映机器状态的信息上传到微机数据库中作存储,进一步诊断及趋势分析。还可进行相位分析和现场动平衡。现场快速频谱400线、12800线或25600线分析,分析诊断功能强。

2、主要特点:

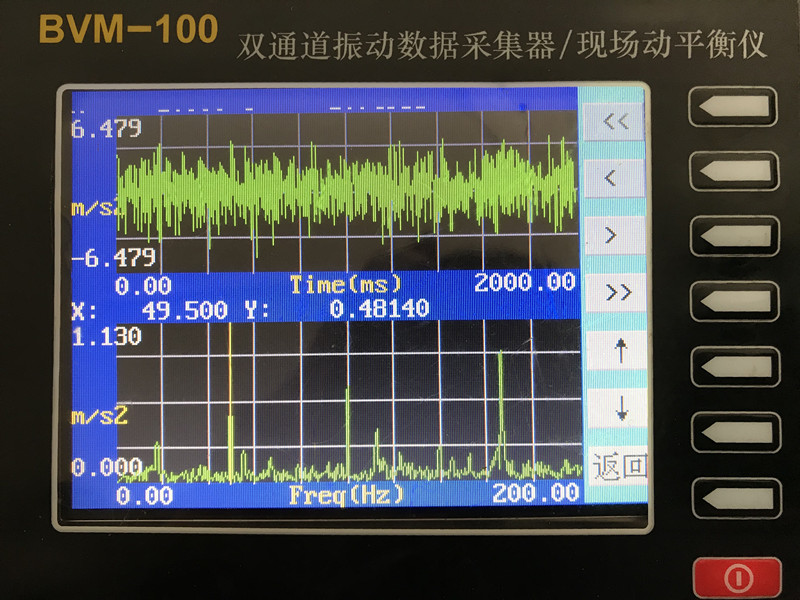

Ø  5寸彩色液晶大屏幕(分辨率320*240),汉字显示,操作方便

Ø  全新设计,测试分析快速,图线清晰
Ø  真正双通道同步采集
Ø  双通道振值、波形及参数动态显示

Ø  USB标准串口通信接口,方便与计算机的通信

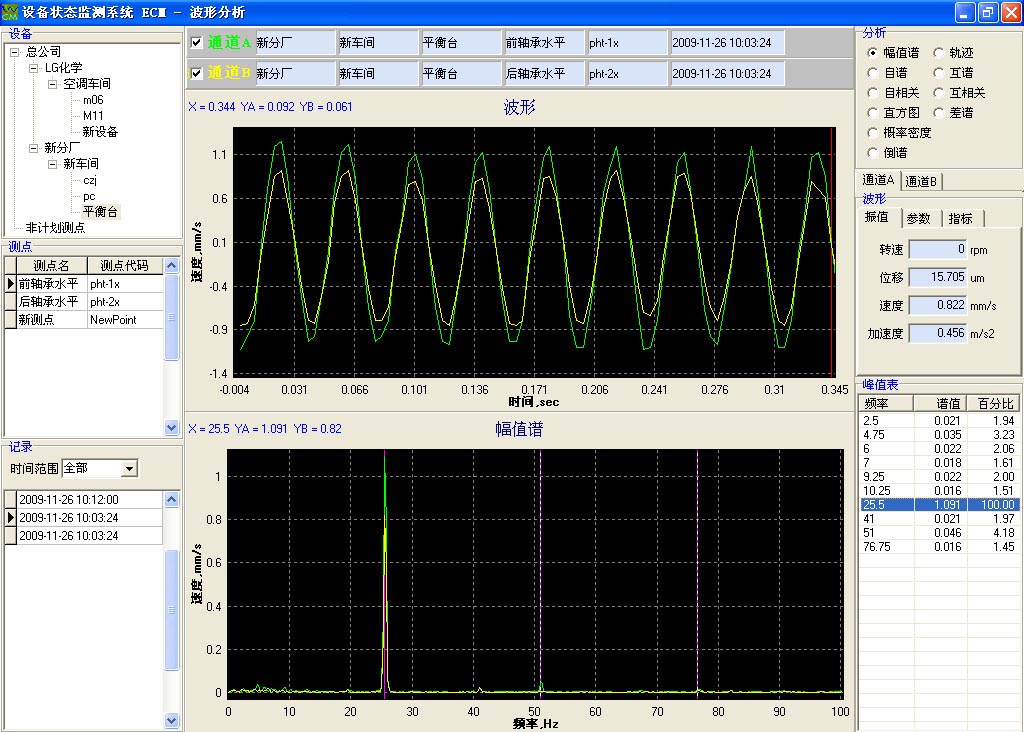

Ø  在windows平台下运行的管理软件(可另配分析故障的专家系统)

3、性能描述:
Ø  超大存储空间,可存贮/回放1024点双通道数据,记录200组
Ø  超强故障信号捕捉能力,最高采集速率1MHz
Ø  16位AD采样
Ø  高精度,动态范围达到144dB
Ø  现场快速频谱400线,分析诊断功能强
Ø  转速测量、噪声测量、相位测量、相位诊断
Ø  传递函数、静态激励测试部件固有频率
Ø  多种振动波形和频谱图形显示方式,游标读数,自动谱峰列表
Ø  存储多组振值数据
Ø  多种触发方式,测试更灵活
Ø  单、双面动平衡,自动优化计算结果

4、主要技术指标:
Ø  采样频率:     每通道最高1MHz(双通道同步)
Ø  动态范围:     96+48dB (16位A/D,250倍放大)
Ø  转速测量范围:  0.01~400,000 转/分
Ø  程控增益:     0.25~250倍
Ø  自动量程选择
Ø  振动测量和频谱分析的最大量程/最高分辨率:
                      加速度峰值   250 m/s2        0.001 m/s2
                                                                  速度有效值   200 mm/s       0.01 mm/s
                                                                  位移峰峰值   5000 μm        0.01 μm
                                                                  电压有效值   10 V           0.01 mV
Ø  振动测量精度: 5 %
Ø  多种传感器:   速度、电涡流、压电加速度等
Ø  10阶线性相位抗混滤波
Ø  包络解调:   15kHz以上高频加速度经检波和低通滤波处理
Ø  可充锂电池供电,连续工作8小时以上
Ø  体积小(190*150*64mm),  重量轻(1500g)

5、设备清单(标准配件):
Ø  BVM-100-2D主机
Ø  压电加速度传感器(包括磁座)两只
Ø  低噪声信号线三根
Ø  激光传感器(带线)一只
Ø  充电器一个
Ø  USB加密狗一只
Ø  软件光盘一张
Ø  说明书一份
Ø  仪表箱一个

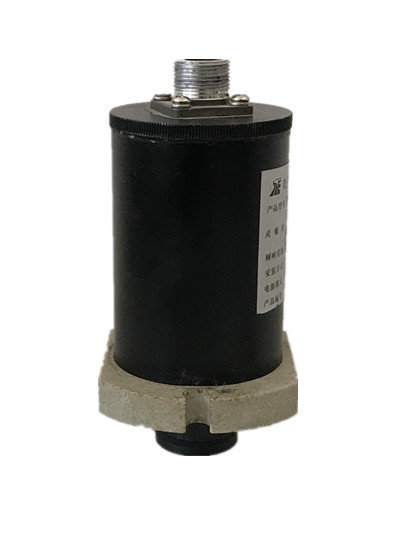

6、如果需要应用于超低频现场动平衡测试,可选配超低频振动速度传感器。






DP型传感器的特点:

·有效地扩展了低频测量范围;

·检波器的固有频率较高,具有高可靠性和耐冲击性,运输中不必锁紧、不怕颠簸;

·零位稳定,不需调零;可远距离输出;

·根据需要,可以选振动速度输出或振幅输出,也可选兼有速度和位移两种输出;

·根据需要,可以选择高灵敏度的以用于微震测量,也可以选择灵敏度较低的以测量低频大振幅的摆动。

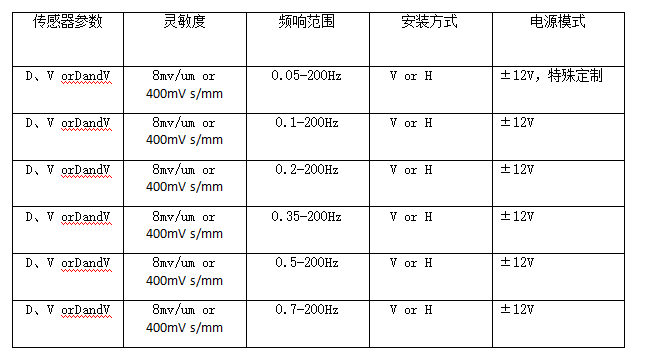

DP型传感器的技术参数:
