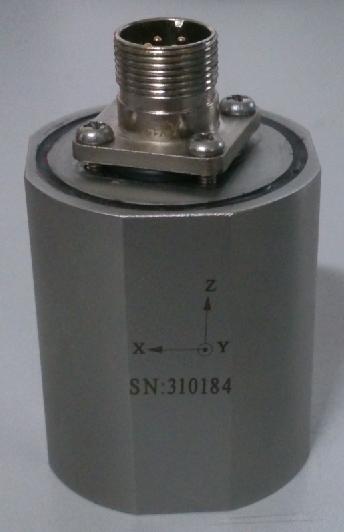

BVM-PC-141B20压电加速度传感器作者：北京万博振通发布时间：2019-12-18 已访问：314 次

同步测试X、Y、Z三方向振动加速度的电荷信号.适用范围广。

压电加速度传感器

1、简介：
压电式加速度传感器（也称加速度计或加速度传感器）的功能是将机械振动转换成电信号。当它感受到振动信号时，其输出端产生一个与振动加速度成正比的电荷量。

2、技术指标：

型号	BVM-PC-141B20
灵敏度(pC/ms^-2)	X：1.8~2.2 Y：1.8~2.2 Z：1.8~2.2
横向灵敏度	＜5% peak
频率范围（±10%）	1~15000Hz
测量范围	500 m/s^-2peak
安装谐振频率	＞20kHz
幅值线性（振动）	1%
绝缘电阻	＞10⁹Ω
温度瞬态灵敏度	0.5ms^-2/℃
最大冲击	2000g peak
密封性能	环氧密封
工作温度范围	-40~150℃
输出接头形式	四芯插座
外壳材料	不锈钢（1Cr18Ni9Ti）
重量	180g
敏感元器件材料	PZT-5压力陶瓷
敏感元器件结构	剪切
安装	M8螺栓
安装扭矩	3 N. m
极性	+（加速度方向是通过插头的中心，从安装表面指向加加速度速度传感器的本体为正向）

X方向输出标记为红
Y方向输出标记为白
Z方向输出标记为蓝
