BVM-224一体化型振动传感器

简介：
BVM-224一体化型振动传感器，主要用于在线监测各种大型设备运行时的机械振动及设备状态，如机壳振动、轴瓦振动、轴系振动等。监测由于转子的不平衡，不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动变化。适用于汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱、机床（加工中心）等大型旋转机械。
可输出振动的加速度真峰值、速度真有效值、位移峰峰值，三线制输出，4-20mA电流信号，同时可输出振动的动态波形。特别适合恶劣环境的长期状态监测。

u 1、输出加速度型：
Ø 测量范围：振动加速度真峰值(m/s2)：0～200 ；量程大小，用户可选
Ø 输出：两线制（也可三线制）4～20mA
Ø 频率响应：5～11000Hz
Ø 输出负载电阻：0～500欧姆
Ø 动态波形输出：+1V (7mV/mms-1)

u 2、输出速度型：
Ø 测量范围： 振动速度有效值（mm/s）：0～200；量程大小，用户可选
Ø 输出：　两线制（也可三线制）4～20mA或1～5V
Ø 输出负载电阻：　0～500欧姆
Ø 动态波形输出：+1V (7mV/mms-1)

u 3、输出位移型：
Ø 测量范围：振动位移峰峰值（μm）0～2000 ；量程大小，用户可选
Ø 输出：　两线制（也可三线制）4～20mA或1～5V
Ø 输出负载电阻：　0～500欧姆
Ø 动态波形输出：+1V (7mV/mms-1)

u 频率响应：5～11000Hz
u 工作温度：－30～80°C
u 测试精度：5%
u 输出负载：<500欧姆
u 供电：　　DC20～30V

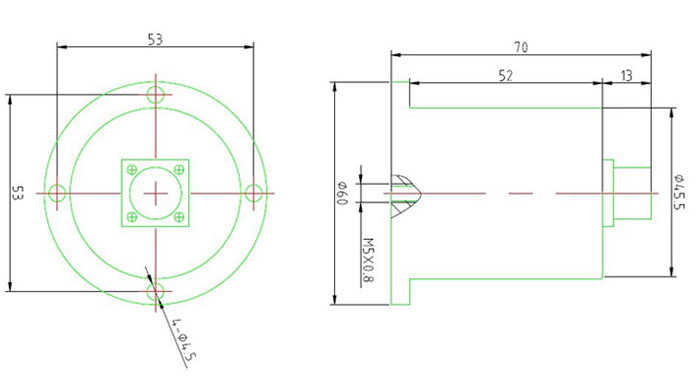

u 尺寸：　　半径30mm、高70mm

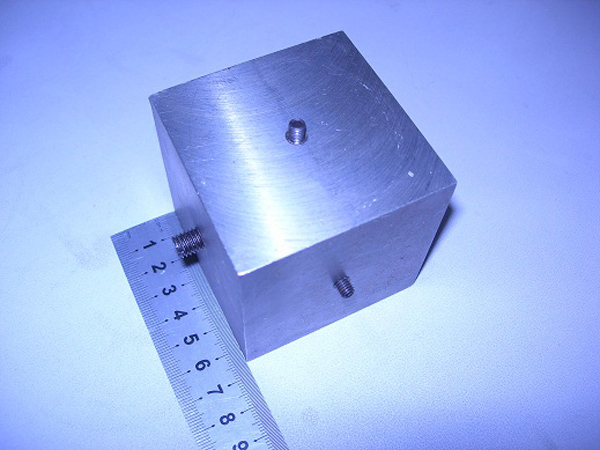

下图为正立方体金属安装连接件，边长65mm，其中五个面中心留安装孔用来安装一体化振动变送器，一个面中心留M8内螺纹（或者用户定制）用来将连接件固定到设备上。
