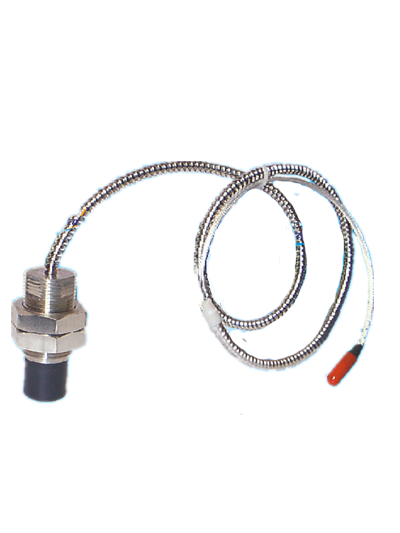

BVM-3600磁电式速度传感器

一、简介
     BVM-3600系列磁电式速度传感器是一种机械能-电能变换型传感器。它不需外部供电电源、电路简单、信号稳定、输出阻抗小，适合振动、转速、扭矩等测量；分水平(后缀H)与垂直(后缀V)两种测试方向；可用于测量轴承座、机壳或结构的振动，这种传感器测量的振动是相对于自由空间的绝对振动，其输出电压与振动速度成正比，故称作为磁电式速度传感器，也可将速度经积分成位移量再处理，这种可对旋转机械或往复式机械的综合工况进行评价，它直接安装于机器外部，维护方便。
     本系列传感器可用于工业领域和土木工程，特别适应于对旋转机械轴承座,机壳的振动测量。

二、主要特点
l 测量非转动部件的绝对振动的速度。
l 不适于测量瞬态振动和很快的变速过程。
l 输出阻抗低，抗干扰力强。
l 传感器质量较大，对小型对象有影响。
l 在传感器固有频率附近有较大的相移。

三、技术指标
   线圈最大位移P-P： 1.5mm
   阻尼比：          0.6±0.05
   幅值线性：        ＜3％
   横向灵敏度：      ＜5％
   频响：            10Hz~1kHz(水平 垂直5Hz~1kHz)
   输出电阻：        ≤1000Ω
   绝缘电阻：        ＞20mΩ
   工作温度：        -30℃~70℃   高温型-30℃~120℃
   重量:             180g

四、安装与接线
1.    安装说明
    安装底座由M10×1螺栓与被测点机壳联接，在被测点打一个M10×1的安装孔深8mm左右，用M10×1的螺栓将变送器与安装孔旋紧即可。非M10×1螺栓只要提供开孔尺寸亦可。
2.    接线说明
      现场只需将引出的两芯屏蔽电缆按要求接线即可：
      端子1（棕色线）：接仪表IN
      端子2（蓝色线）：接仪表COM
      屏蔽层或黄色线：接仪表屏蔽

五、典型的磁电速度传感器原理及其特性

   如果有一导体作切割磁力线的运动，它会产生一个与它运动速度成正比的电动势，振动速度传感器就是按这个原理工作的。在图中，弹簧片、线圈骨架和线圈组成了一个惯性系统，如果在其固有频率以上时，线圈相对空间没有运动，而传感器是刚性地固定在机壳上，所以磁铁与机壳的振动是完全一样的，这样就相当于磁铁在线圈内运动，因而在线圈内产生与振动信号成比例的电压信号，但是在低频时其相位特性变得很差。
